Serat optik adalah saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED. Kabel ini berdiameter lebih kurang 120 mikrometer.
Cara Kerja Sistem Serat Optik
Pada dasarnya serat optik merupakan suatu kesatuan yang terdiri dari komponen-komponen pendukung yang membentuk suatu sistem. Hal ini dikarenakan informasi (data) yang akan ditransmisikan dalam serat optik berupa cahaya, sehingga sebelum informasi disalurkan terlebih dahulu informasi tersebut diubah bentuknya menjadi cahaya.
Minggu, 23 Oktober 2011
Rabu, 19 Oktober 2011
Selasa, 18 Oktober 2011
Network Operating System : Cara Mengatur Hak Akses Pada OS Linux
Halo sobat semua,
Masih baru atau nubie dalam penggunaan Linux ??????
Terus anda ingin membuat hak akses setiap pengguna ??????
Berikut penjelasannya :
APAKAH HAK AKSES ITU ????
hak akses itu sendiri adalah suatu direktori atau file yang dapat di akses oleh seseorang atau disebut juga kewenangan seseorang untuk mengakses file atau direktori, Setiap file dan direktori memiliki tiga buah hak akses, satu untuk user itu sendiri, kemudian untuk user dalam grup yang sama dengan pemilik file dan yang terakhir untuk user lainnya.
PERINTAH YANG DIGUNAKAN...
a. chmod
b. chown
pertama chmod adalah perintah yang digunakan untuk mengubah hak akses suatu file, sedangkan chown adalah perintah digunakan untuk mengganti pemilik file.
Ada tiga jenis permission/perijinan yang dapat dirubah yaitu:
1. r untuk read,
Masih baru atau nubie dalam penggunaan Linux ??????
Terus anda ingin membuat hak akses setiap pengguna ??????
Berikut penjelasannya :
APAKAH HAK AKSES ITU ????
hak akses itu sendiri adalah suatu direktori atau file yang dapat di akses oleh seseorang atau disebut juga kewenangan seseorang untuk mengakses file atau direktori, Setiap file dan direktori memiliki tiga buah hak akses, satu untuk user itu sendiri, kemudian untuk user dalam grup yang sama dengan pemilik file dan yang terakhir untuk user lainnya.
PERINTAH YANG DIGUNAKAN...
a. chmod
b. chown
pertama chmod adalah perintah yang digunakan untuk mengubah hak akses suatu file, sedangkan chown adalah perintah digunakan untuk mengganti pemilik file.
Ada tiga jenis permission/perijinan yang dapat dirubah yaitu:
1. r untuk read,
2. w untuk write, dan
3. x untuk execute.
Dengan menggunakan letter coding, Anda dapat merubah permission diatas untuk masing-masing u (user), g (group), o (other) dan a (all) dengan hanya memberi tanda plus (+) untuk menambah ijin dan tanda minus (-) untuk mencabut ijin.Misalnya untuk memberikan ijin baca dan eksekusi file coba1 kepada owner dan group, perintahnya adalah:
$ chmod ug+rx coba1
Untuk mencabut ijin-ijin tersebut:
$ chmod ug-rx coba1
Dengan menggunakan sitem numeric coding, permission untuk user, group dan other ditentukan dengan menggunakan kombinasi angka-angka, 4, 2 dan 1 dimana 4 (read), 2 (write) dan 1 (execute).
Misalnya untuk memberikan ijin baca(4), tulis(2) dan eksekusi(1) file coba2 kepada owner, perintahnya adalah:
$ chmod 700 coba2
Contoh lain, untuk memberi ijin baca(4) dan tulis(2) file coba3 kepada user, baca(4) saja kepada group dan other, perintahnya adalah:
$ chmod 644 coba3
Perhatian: Jika Anda hosting di server berbasis Linux, perintah ini sangat penting sekali bagi keamanan data Anda. Saya sarankan semua direktori yang tidak perlu Anda tulis di chmod 100 (jika Apache jalan sebagai current user (Anda)) atau di chmod 501 jika Apache jalan sebagai www-data atau nobody (user lain).
Sumber :
Senin, 17 Oktober 2011
Bosan atau tidak suka dengan tampilan Facebook ???

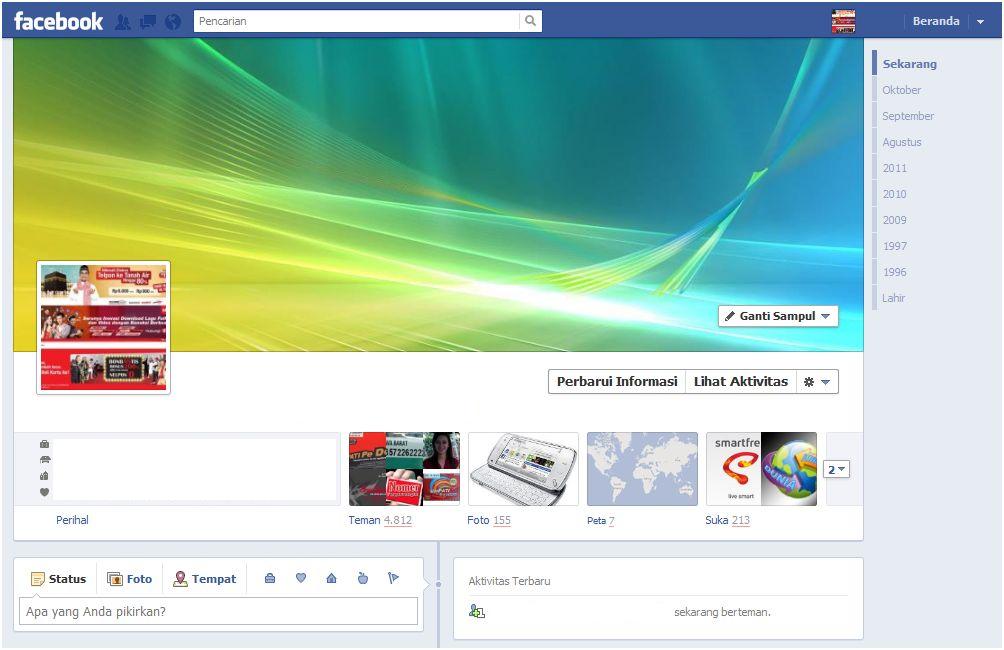

Apakah anda ingin tampilan FB seperti ini????
Mudah sekali berikut caranya :
1.Buka halaman Facebook Developer untuk mengaktifkan app developer. Pastikan sebelum membuka halaman tsb, anda sudah login FB terlebih dahulu.Tombol untuk membuat App baru berada di sebelah kanan atas.
2.Setelah diklik, anda akan diminta untuk memberi display name dan name space. Terserah anda mau nulis apa aja disitu, karena nanti ga akan keliatan juga yg jelas di bagian name space, semua harus huruf kecil. Jangan lupa centang pilihan di bawahnya sebelum lanjut.
Akun FB agan harus telah ter-verifikasi agar bisa menggunakan Facebook Developer, jadi pastikan anda telah memverifikasi dahulu akun FB anda.
3. Setelah app diberi nama, maka anda akan diarahkan ke halaman setting app anda. Klik 'Open Graph' yg berada di sebelah kiri layar.
4. Sebuah kotak dialog akan muncul. Sekali lagi, masukkan sesuka hati anda, karena sama seperti di atas, apa yg akan anda tulis ga akan keliatan juga nantinya.Setelah selesai, klik 'Get Started'
5.Saat halaman seperti pada contoh di bawah muncul, agan ga perlu mengutak-atik apapun. Cukup scroll ke bawah lalu klik 'Save Changes'. Anda harus melakukan ini sekitar 3-4 kali.
6.Setelah selesai, anda akan diarahkan kembali ke halaman setting app, yg berarti proses setup-nya telah selesai. Yg perlu anda lakukan sekarang adalah menunggu sekitar 5-10 menit, lalu buka kembali halaman Beranda / Home anda sehingga undangan untuk Timeline akan muncul seperti pada gambar di bawah. Klik 'Get it Now'
Jika belum muncul, tunggu lagi 5 - 10 menit lalu buka ulang Beranda / Home FB anda
7. Jika Misalnya anda buka FB dari komputer lain dan tampilan Timeline nya ilang, ga usah cemas, buka:
www.facebook.com/[yourusername]?sk=timeline
Jangan lupa ganti [yourusername] dengan username FB anda.
Sayangnya tidak berlaku secara umum,ke pengguna facebook lain.
Sumber : http://bit.ly/pJAClc
Rabu, 05 Oktober 2011
Cara Mempercepat Koneksi Internet AXIS perdana eceran (Khusus Bandung - Luar Kota Coba Sendiri)
Memang banyak orang benci internet lelet seperti saya sendiri, di Bandung kartu eceran AXIS yang harganya cuma Rp2000,- memang cukup murah bagi saya yang koceknya pas-pasan,setelah ane coba sendiri i-netnya lebih lelet ketimbang yang pake kartu perdana Mobile Broadband. Ane sih biasa beli paketan yang kuota 1 GB per bulan dengan harga Rp35.000,- kecepatan memang cuma 128 kbps. Iseng - iseng cari cara buat cepetin nih koneksi akhirnya ane ketemu searching di Kaskus ketemu dah caranya.
Sangat simpel sekali kawan,cuma nambahin settingan DNSnya (lihat skrinsutnya) :
Alhasil ane dapet speed sampe segini :
Lumayan lah buat download dan browsing tanpa boros waktu.... Semoga bermanfaat
Senin, 03 Oktober 2011
Pemendek URL (URL Shortener)
Kalian pasti sudah banyak yang kenal dengan pemendek URL (URL Shortener) yang biasanya beredar di Social Network. URL Shortener biasanya digunakan pada situs atau web yang akan kita tuju dengan mengcopas link tersebut dan kita tinggal mengklik shrink untuk mendapatkan Pemendek URL yang mengarah link tersebut. Selain itu,kita juga bisa mendapatkan uang dengan seberapa banyak orang yang mengklik Pemendek URL tersebut. Pemendek URL juga bermanfaat pada Twitter agar dapat menghemat karakter yang kita ketik untuk dishare. Pemendek URL juga berguna sebagai merapihkan tautan yang panjang.
Sekarang kita dapat dengan mudahnya membuat URL Shortener di Website berikut :
1.bitly.com
2.ow.ly
3.TinyURL.com
4.j.mp
5.owl.li
6.ht.ly
7.htl.li
8.adf.ly
9.goo.gl
10.is.gd
dan masih banyak....
Kelebihan Pemendek URL :
1.Membuat tautan permanen agar lebih rapi.
2.Agar mengetahui jumlah pengunjung yang meng-klik tautan.
3.Menghemat karakter pada Social Network Twitter.
Kekurangan Pemendek URL :
1.Banyaknya/maraknya spamming.
2.Seseorang yang mengklik tautan seringkali tidak mengetahui URL sebenarnya.
Solusi :
1.Jangan selalu percaya mengklik tautan (URL Shorten) tersebut.
2.Cek apakah URL spamming atau bukan.
3.Agar terhindar dari serangan yang tidak diinginkan gunakan OS selain Windows, seperti Linux,Unix,dan Machintosh.
Sekarang kita dapat dengan mudahnya membuat URL Shortener di Website berikut :
1.bitly.com
2.ow.ly
3.TinyURL.com
4.j.mp
5.owl.li
6.ht.ly
7.htl.li
8.adf.ly
9.goo.gl
10.is.gd
dan masih banyak....
Kelebihan Pemendek URL :
1.Membuat tautan permanen agar lebih rapi.
2.Agar mengetahui jumlah pengunjung yang meng-klik tautan.
3.Menghemat karakter pada Social Network Twitter.
Kekurangan Pemendek URL :
1.Banyaknya/maraknya spamming.
2.Seseorang yang mengklik tautan seringkali tidak mengetahui URL sebenarnya.
Solusi :
1.Jangan selalu percaya mengklik tautan (URL Shorten) tersebut.
2.Cek apakah URL spamming atau bukan.
3.Agar terhindar dari serangan yang tidak diinginkan gunakan OS selain Windows, seperti Linux,Unix,dan Machintosh.
Minggu, 02 Oktober 2011
Instalasi-LAN : Ethernet Protocol
Seperti yang Anda tahu, dua yang pertama lapisan model OSI berurusan dengan fisik struktur jaringan dan sarana yang perangkat jaringan dapat mengirim informasi dari satu perangkat pada jaringan lain. Sejauh ini, yang paling popular set protokol untuk lapisan fisik dan data link adalah Ethernet.
Ethernet telah sekitar dalam berbagai bentuk sejak awal 1970-an. (Untuk singkat sejarah Ethernet, lihat sidebar, "cerita rakyat Ethernet dan mitologi," kemudian dalam bab ini.) Inkarnasi saat Ethernet didefinisikan oleh IEEE standar yang dikenal sebagai 802.3. Berbagai rasa Ethernet beroperasi pada berbagai kecepatan dan menggunakan berbagai jenis media. Namun, semua versi Ethernet yang kompatibel dengan satu sama lain, sehingga Anda dapat mencampur dan mencocokkan mereka pada yang sama jaringan dengan menggunakan perangkat seperti jembatan, hub, dan switch untuk menghubungkan jaringan segmen yang menggunakan berbagai jenis media.
Kecepatan transmisi aktual Ethernet diukur dalam jutaan bit per kedua, atau Mbps. Ethernet datang dalam tiga versi kecepatan yang berbeda: 10Mbps, dikenal sebagai Standar Ethernet, 100Mbps, yang dikenal sebagai Fast Ethernet, dan 1000Mbps, dikenal sebagai Gigabit Ethernet. Perlu diingat, bagaimanapun, bahwa jaringan transmisi kecepatan mengacu pada kecepatan maksimum yang dapat dicapai melalui jaringan di bawah kondisi ideal. Pada kenyataannya, throughput yang sebenarnya pada Ethernet pekerjaan ini jarang mencapai kecepatan maksimum.
Ethernet beroperasi pada dua lapisan pertama model OSI - Fisik dan Data Link layer. Namun, Ethernet membagi layer Data Link menjadi dua lapisan yang terpisah yang dikenal sebagai lapisan Logical Link Control (LLC) dan Medium Access Control (MAC) lapisan.
Bagian berikut menjelaskan Standar Ethernet, Fast Ethernet, dan Gigabit Ethernet lebih terinci.
Standar Ethernet
Standar Ethernet adalah Ethernet yang asli. Ini berjalan pada 10Mbps, yang dianggap cepat pada tahun 1970 tetapi cukup lambat oleh standar saat ini. karena biaya Fast Ethernet telah menurun secara dramatis dalam beberapa tahun terakhir, Fast Ethernet memiliki cukup banyak dan diganti Standar Ethernet untuk jaringan baru. Namun, ada banyak jaringan Ethernet standar yang masih digunakan.
Ethernet standar datang dalam empat inkarnasi, tergantung pada jenis Kabel yang digunakan untuk string jaringan bersama-sama:
✦ 10BASE5: Kabel Ethernet asli tebal (setebal ibu jari), berat, dan sulit untuk bekerja dengan. Hal ini terlihat hari ini saja di museum.
✦ 10Base2: Jenis kabel koaksial tipis (menyerupai televisi kabel) menjadi populer pada tahun 1980 dan berlama-lama ke awal 1990-an. Banyak kabel 10Base2 masih digunakan, tapi itu jarang dipasang di baru bersih- bekerja. 10Base2 (seperti 10BASE5) menggunakan topologi bus, sehingga pengkabelan 10Base2 jaringan akan melibatkan menjalankan kabel dari satu komputer ke komputer berikutnya sampai semua komputer yang terhubung dalam segmen.
✦ 10BaseT: Unshielded twisted-pair kabel (juga dikenal sebagai UTP) menjadi pop- ular pada 1990-an karena lebih mudah untuk menginstal, lebih ringan, lebih dapat diandalkan, dan menawarkan fleksibilitas lebih dalam bagaimana jaringan didesain. 10BaseT jaringan menggunakan topologi star dengan hub di pusat setiap bintang. Meskipun Panjang maksimal kabel 10BaseT hanya 100 meter, hub dapat dirantai bersama untuk memperluas jaringan jauh melampaui batas 100 meter. 10BaseT kabel memiliki empat pasang kabel yang memutar bersama-sama seluruh rentang seluruh kabel. Namun, 10BaseT menggunakan hanya dua kawat ini pasangan, sehingga pasangan dapat dikompensasi suku cadang.
✦ 10BaseFL: Fiber-optic awalnya didukung pada 10Mbps oleh standar 10BaseFL. Namun, karena lebih cepat serat optik versi Ethernet sekarang ada, 10BaseFL jarang digunakan.
Fast Ethernet
Fast Ethernet mengacu pada Ethernet yang berjalan pada 100Mbps, yang sepuluh kali kecepatan standar Ethernet. Berikut ini adalah tiga varietas yang cepat
Ethernet:
✦ 100BaseT4: Protokol 100BaseT4 memungkinkan kecepatan transmisi
100Mbps melalui kabel UTP sama seperti jaringan 10BaseT. Untuk melakukan hal ini, menggunakan semua empat pasang kawat dalam kabel. 100BaseT4 menyederhanakan tugas upgrade jaringan 10BaseT yang ada untuk 100Mbps.
✦ 100BaseTX: Standar yang paling umum digunakan untuk jaringan kantor saat ini
adalah 100BaseTX, yang mentransmisikan pada 100Mbps selama hanya dua pasang yang lebih tinggi grade kabel UTP dari kabel yang digunakan oleh 10BaseT. Semakin tinggi kelas kabel disebut sebagai Kategori 5. Kebanyakan jaringan baru kabel dengan Kategori 5 atau lebih baik kabel.
✦ 100BaseFX: Versi serat optik Ethernet berjalan pada 100Mbps
disebut 10BaseFX. Karena kabel serat optik mahal dan rumit
untuk menginstal, itu tidak banyak digunakan untuk komputer individu dalam jaringan. Namun, itu biasa digunakan sebagai backbone jaringan. Sebagai contoh,
backbone serat sering digunakan untuk menghubungkan hub workgroup individu untuk router dan server.
Gigabit Ethernet
Gigabit Ethernet adalah Ethernet berjalan pada 1.000 Mbps, yang 100
kali lebih cepat daripada Ethernet 10Mbps asli. Gigabit Ethernet pertimbangkan
dengan kemampuan lebih mahal dari Fast Ethernet, sehingga biasanya digunakan hanya ketika peningkatan kinerja membutuhkan biaya tambahan. Sebagai contoh, Anda mungkin menemukan Gigabit Ethernet digunakan sebagai tulang punggung untuk jaringan yang sangat besar atau untuk menghubungkan Server komputer ke jaringan. Dan dalam beberapa kasus, Gigabit Ethernet bahkan digunakan untuk komputer desktop yang membutuhkan kecepatan tinggi koneksi jaringan.
Gigabit Ethernet ada dalam dua jenis:
✦ 1000BaseT: Gigabit Ethernet dapat dijalankan pada Kategori 5 UTP kabel, tetapi lebih tinggi nilai seperti sebagai Kategori 5e atau Kategori 6 lebih disukai karena mereka lebih handal.
✦ 1000BaseLX: Beberapa varietas kabel serat digunakan dengan Gigabit
Ethernet, tetapi yang paling populer disebut 1000BaseLX.
Sumber : e-book Networking All-in-one Desk Reference for Dummies
Ethernet telah sekitar dalam berbagai bentuk sejak awal 1970-an. (Untuk singkat sejarah Ethernet, lihat sidebar, "cerita rakyat Ethernet dan mitologi," kemudian dalam bab ini.) Inkarnasi saat Ethernet didefinisikan oleh IEEE standar yang dikenal sebagai 802.3. Berbagai rasa Ethernet beroperasi pada berbagai kecepatan dan menggunakan berbagai jenis media. Namun, semua versi Ethernet yang kompatibel dengan satu sama lain, sehingga Anda dapat mencampur dan mencocokkan mereka pada yang sama jaringan dengan menggunakan perangkat seperti jembatan, hub, dan switch untuk menghubungkan jaringan segmen yang menggunakan berbagai jenis media.
Kecepatan transmisi aktual Ethernet diukur dalam jutaan bit per kedua, atau Mbps. Ethernet datang dalam tiga versi kecepatan yang berbeda: 10Mbps, dikenal sebagai Standar Ethernet, 100Mbps, yang dikenal sebagai Fast Ethernet, dan 1000Mbps, dikenal sebagai Gigabit Ethernet. Perlu diingat, bagaimanapun, bahwa jaringan transmisi kecepatan mengacu pada kecepatan maksimum yang dapat dicapai melalui jaringan di bawah kondisi ideal. Pada kenyataannya, throughput yang sebenarnya pada Ethernet pekerjaan ini jarang mencapai kecepatan maksimum.
Ethernet beroperasi pada dua lapisan pertama model OSI - Fisik dan Data Link layer. Namun, Ethernet membagi layer Data Link menjadi dua lapisan yang terpisah yang dikenal sebagai lapisan Logical Link Control (LLC) dan Medium Access Control (MAC) lapisan.
Bagian berikut menjelaskan Standar Ethernet, Fast Ethernet, dan Gigabit Ethernet lebih terinci.
Standar Ethernet
Standar Ethernet adalah Ethernet yang asli. Ini berjalan pada 10Mbps, yang dianggap cepat pada tahun 1970 tetapi cukup lambat oleh standar saat ini. karena biaya Fast Ethernet telah menurun secara dramatis dalam beberapa tahun terakhir, Fast Ethernet memiliki cukup banyak dan diganti Standar Ethernet untuk jaringan baru. Namun, ada banyak jaringan Ethernet standar yang masih digunakan.
Ethernet standar datang dalam empat inkarnasi, tergantung pada jenis Kabel yang digunakan untuk string jaringan bersama-sama:
✦ 10BASE5: Kabel Ethernet asli tebal (setebal ibu jari), berat, dan sulit untuk bekerja dengan. Hal ini terlihat hari ini saja di museum.
✦ 10Base2: Jenis kabel koaksial tipis (menyerupai televisi kabel) menjadi populer pada tahun 1980 dan berlama-lama ke awal 1990-an. Banyak kabel 10Base2 masih digunakan, tapi itu jarang dipasang di baru bersih- bekerja. 10Base2 (seperti 10BASE5) menggunakan topologi bus, sehingga pengkabelan 10Base2 jaringan akan melibatkan menjalankan kabel dari satu komputer ke komputer berikutnya sampai semua komputer yang terhubung dalam segmen.
✦ 10BaseT: Unshielded twisted-pair kabel (juga dikenal sebagai UTP) menjadi pop- ular pada 1990-an karena lebih mudah untuk menginstal, lebih ringan, lebih dapat diandalkan, dan menawarkan fleksibilitas lebih dalam bagaimana jaringan didesain. 10BaseT jaringan menggunakan topologi star dengan hub di pusat setiap bintang. Meskipun Panjang maksimal kabel 10BaseT hanya 100 meter, hub dapat dirantai bersama untuk memperluas jaringan jauh melampaui batas 100 meter. 10BaseT kabel memiliki empat pasang kabel yang memutar bersama-sama seluruh rentang seluruh kabel. Namun, 10BaseT menggunakan hanya dua kawat ini pasangan, sehingga pasangan dapat dikompensasi suku cadang.
✦ 10BaseFL: Fiber-optic awalnya didukung pada 10Mbps oleh standar 10BaseFL. Namun, karena lebih cepat serat optik versi Ethernet sekarang ada, 10BaseFL jarang digunakan.
Fast Ethernet
Fast Ethernet mengacu pada Ethernet yang berjalan pada 100Mbps, yang sepuluh kali kecepatan standar Ethernet. Berikut ini adalah tiga varietas yang cepat
Ethernet:
✦ 100BaseT4: Protokol 100BaseT4 memungkinkan kecepatan transmisi
100Mbps melalui kabel UTP sama seperti jaringan 10BaseT. Untuk melakukan hal ini, menggunakan semua empat pasang kawat dalam kabel. 100BaseT4 menyederhanakan tugas upgrade jaringan 10BaseT yang ada untuk 100Mbps.
✦ 100BaseTX: Standar yang paling umum digunakan untuk jaringan kantor saat ini
adalah 100BaseTX, yang mentransmisikan pada 100Mbps selama hanya dua pasang yang lebih tinggi grade kabel UTP dari kabel yang digunakan oleh 10BaseT. Semakin tinggi kelas kabel disebut sebagai Kategori 5. Kebanyakan jaringan baru kabel dengan Kategori 5 atau lebih baik kabel.
✦ 100BaseFX: Versi serat optik Ethernet berjalan pada 100Mbps
disebut 10BaseFX. Karena kabel serat optik mahal dan rumit
untuk menginstal, itu tidak banyak digunakan untuk komputer individu dalam jaringan. Namun, itu biasa digunakan sebagai backbone jaringan. Sebagai contoh,
backbone serat sering digunakan untuk menghubungkan hub workgroup individu untuk router dan server.
Gigabit Ethernet
Gigabit Ethernet adalah Ethernet berjalan pada 1.000 Mbps, yang 100
kali lebih cepat daripada Ethernet 10Mbps asli. Gigabit Ethernet pertimbangkan
dengan kemampuan lebih mahal dari Fast Ethernet, sehingga biasanya digunakan hanya ketika peningkatan kinerja membutuhkan biaya tambahan. Sebagai contoh, Anda mungkin menemukan Gigabit Ethernet digunakan sebagai tulang punggung untuk jaringan yang sangat besar atau untuk menghubungkan Server komputer ke jaringan. Dan dalam beberapa kasus, Gigabit Ethernet bahkan digunakan untuk komputer desktop yang membutuhkan kecepatan tinggi koneksi jaringan.
Gigabit Ethernet ada dalam dua jenis:
✦ 1000BaseT: Gigabit Ethernet dapat dijalankan pada Kategori 5 UTP kabel, tetapi lebih tinggi nilai seperti sebagai Kategori 5e atau Kategori 6 lebih disukai karena mereka lebih handal.
✦ 1000BaseLX: Beberapa varietas kabel serat digunakan dengan Gigabit
Ethernet, tetapi yang paling populer disebut 1000BaseLX.
Sumber : e-book Networking All-in-one Desk Reference for Dummies
Jumat, 30 September 2011
Diagnosa-LAN : Collision Domain dan Broadcast Domain
Collision Domain
Sebuah collision domain adalah bagian dari sebuah jaringan di mana paket data dapat bertabrakan dengan satu sama lain ketika sedang dikirim pada medium bersama atau melalui repeater , khususnya, ketika menggunakan versi awal Ethernet . Sebuah tabrakan jaringan terjadi ketika lebih dari satu perangkat berusaha mengirim paket pada segmen jaringan pada saat yang sama. Tabrakan diselesaikan menggunakan beberapa pembawa arti akses atau varian daripadanya di mana paket bersaing dibuang dan dikirim ulang satu per satu. Hal ini menjadi sumber inefisiensi dalam jaringan
Hanya satu perangkat di collision domain dapat mengirimkan pada satu waktu, dan perangkat lain dalam domain mendengarkan jaringan untuk menghindari tabrakan data. Karena hanya satu perangkat dapat transmisi pada satu waktu, bandwidth jaringan total dibagi di antara semua perangkat. Tabrakan juga menurunkan efisiensi jaringan pada sebuah domain tabrakan, jika dua perangkat mengirimkan secara simultan, tabrakan terjadi, dan kedua perangkat harus mengirim ulang di lain waktu.
Collision domain ditemukan dalam hub lingkungan di mana setiap segmen terhubung ke tuan sebuah hub yang merepresentasikan hanya satu collision domain dan hanya satu broadcast domain . Collision domain juga ditemukan dalam jaringan nirkabel seperti Wi-Fi .
Jaringan kabel modern menggunakan switch jaringan untuk menghilangkan tabrakan. Dengan menghubungkan masing-masing perangkat secara langsung ke port pada switch, baik setiap port pada switch menjadi tabrakan nya domain sendiri (dalam kasus setengah dupleks link) atau kemungkinan tabrakan dihilangkan seluruhnya dalam kasus full duplex link.
Broadcast Domain
Suatu broadcast domain adalah sebuah divisi logis dari jaringan komputer , di mana semua node dapat mencapai satu sama lain dengan disiarkan di lapisan data link . Sebuah domain siaran dapat dalam segmen LAN yang sama atau dapat dijembatani untuk segmen LAN lainnya.
Dalam hal teknologi yang populer saat ini: Setiap komputer yang terhubung ke sama Ethernet repeater atau saklar adalah anggota dari domain broadcast yang sama. Selanjutnya, setiap komputer yang terhubung ke set yang sama antar-terhubung switch / repeater adalah anggota dari domain broadcast yang sama. Router dan layer yang lebih tinggi bentuk perangkat batas antara domain broadcast.
Hal ini dibandingkan dengan collision domain , yang akan semua node pada set yang sama antar-terhubung repeater, dibagi dengan switch dan jembatan belajar. Collision domain umumnya lebih kecil dari, dan di dalamnya terdapat, broadcast domain.
Sementara beberapa lapisan dua jaringan perangkat mampu membagi collision domain, broadcast domain hanya dibagi dengan lapisan 3 perangkat jaringan seperti router atau layer 3 switch.
Perbedaan Collision Domain dan Broadcast Domain
Perbedaan antara collision domain broadcast dan muncul karena sederhana Ethernet dan sistem serupa menggunakan bersama sistem transmisi . Dalam Ethernet sederhana (tanpa switch atau bridge ), frame data ditransmisikan ke semua node lain pada jaringan. Setiap node menerima memeriksa alamat tujuan dari setiap frame, dan hanya mengabaikan setiap bingkai tidak ditujukan kepada nya MAC sendiri.
Switch bertindak sebagai buffer, menerima dan menganalisis frame dari setiap segmen jaringan yang terhubung. Bingkai ditakdirkan untuk node terhubung ke segmen yang berasal tidak diteruskan oleh saklar. Frame ditujukan untuk node tertentu pada segmen yang berbeda akan dikirim hanya untuk segmen tersebut. Hanya frame broadcast akan diteruskan ke semua segmen lainnya. Hal ini mengurangi lalu lintas yang tidak perlu dan tabrakan.
Dalam jaringan diaktifkan, frame ditransmisikan tidak dapat diterima oleh semua node lainnya dicapai. Secara nominal, hanya frame broadcast akan diterima oleh semua node lainnya. Tabrakan terlokalisasi ke segmen jaringan mereka terjadi pada. Dengan demikian, broadcast domain adalah saling terkoneksi seluruh lapisan dua jaringan , dan segmen terhubung ke setiap switch / jembatan pelabuhan masing-masing collision domain.
Tidak semua sistem jaringan atau media fitur siaran / tabrakan domain. Misalnya, PPP link
Cara Menghitung Broadcast Domain dan Collision Domain
hub = berapapun portnya hanya memiliki satu collision domain, dan satu broadcast domain.
bridge & switch = pada masing masing portnya memiliki collision domain, jadi berapapun jumlah portnya itulah jumlah collision domainnya sedangkan berapapun jumlah portnya jumlah broadcast domainnya satu.
router = jumlah collision domain dan broadcast domainnya tergantung jumlah portnya
Sumber :
http://bit.ly/qxe1x9
http://bit.ly/qaVke1
http://bit.ly/pMnqtU
Sebuah collision domain adalah bagian dari sebuah jaringan di mana paket data dapat bertabrakan dengan satu sama lain ketika sedang dikirim pada medium bersama atau melalui repeater , khususnya, ketika menggunakan versi awal Ethernet . Sebuah tabrakan jaringan terjadi ketika lebih dari satu perangkat berusaha mengirim paket pada segmen jaringan pada saat yang sama. Tabrakan diselesaikan menggunakan beberapa pembawa arti akses atau varian daripadanya di mana paket bersaing dibuang dan dikirim ulang satu per satu. Hal ini menjadi sumber inefisiensi dalam jaringan
Hanya satu perangkat di collision domain dapat mengirimkan pada satu waktu, dan perangkat lain dalam domain mendengarkan jaringan untuk menghindari tabrakan data. Karena hanya satu perangkat dapat transmisi pada satu waktu, bandwidth jaringan total dibagi di antara semua perangkat. Tabrakan juga menurunkan efisiensi jaringan pada sebuah domain tabrakan, jika dua perangkat mengirimkan secara simultan, tabrakan terjadi, dan kedua perangkat harus mengirim ulang di lain waktu.
Collision domain ditemukan dalam hub lingkungan di mana setiap segmen terhubung ke tuan sebuah hub yang merepresentasikan hanya satu collision domain dan hanya satu broadcast domain . Collision domain juga ditemukan dalam jaringan nirkabel seperti Wi-Fi .
Jaringan kabel modern menggunakan switch jaringan untuk menghilangkan tabrakan. Dengan menghubungkan masing-masing perangkat secara langsung ke port pada switch, baik setiap port pada switch menjadi tabrakan nya domain sendiri (dalam kasus setengah dupleks link) atau kemungkinan tabrakan dihilangkan seluruhnya dalam kasus full duplex link.
Broadcast Domain
Suatu broadcast domain adalah sebuah divisi logis dari jaringan komputer , di mana semua node dapat mencapai satu sama lain dengan disiarkan di lapisan data link . Sebuah domain siaran dapat dalam segmen LAN yang sama atau dapat dijembatani untuk segmen LAN lainnya.
Dalam hal teknologi yang populer saat ini: Setiap komputer yang terhubung ke sama Ethernet repeater atau saklar adalah anggota dari domain broadcast yang sama. Selanjutnya, setiap komputer yang terhubung ke set yang sama antar-terhubung switch / repeater adalah anggota dari domain broadcast yang sama. Router dan layer yang lebih tinggi bentuk perangkat batas antara domain broadcast.
Hal ini dibandingkan dengan collision domain , yang akan semua node pada set yang sama antar-terhubung repeater, dibagi dengan switch dan jembatan belajar. Collision domain umumnya lebih kecil dari, dan di dalamnya terdapat, broadcast domain.
Sementara beberapa lapisan dua jaringan perangkat mampu membagi collision domain, broadcast domain hanya dibagi dengan lapisan 3 perangkat jaringan seperti router atau layer 3 switch.
Perbedaan Collision Domain dan Broadcast Domain
Perbedaan antara collision domain broadcast dan muncul karena sederhana Ethernet dan sistem serupa menggunakan bersama sistem transmisi . Dalam Ethernet sederhana (tanpa switch atau bridge ), frame data ditransmisikan ke semua node lain pada jaringan. Setiap node menerima memeriksa alamat tujuan dari setiap frame, dan hanya mengabaikan setiap bingkai tidak ditujukan kepada nya MAC sendiri.
Switch bertindak sebagai buffer, menerima dan menganalisis frame dari setiap segmen jaringan yang terhubung. Bingkai ditakdirkan untuk node terhubung ke segmen yang berasal tidak diteruskan oleh saklar. Frame ditujukan untuk node tertentu pada segmen yang berbeda akan dikirim hanya untuk segmen tersebut. Hanya frame broadcast akan diteruskan ke semua segmen lainnya. Hal ini mengurangi lalu lintas yang tidak perlu dan tabrakan.
Dalam jaringan diaktifkan, frame ditransmisikan tidak dapat diterima oleh semua node lainnya dicapai. Secara nominal, hanya frame broadcast akan diterima oleh semua node lainnya. Tabrakan terlokalisasi ke segmen jaringan mereka terjadi pada. Dengan demikian, broadcast domain adalah saling terkoneksi seluruh lapisan dua jaringan , dan segmen terhubung ke setiap switch / jembatan pelabuhan masing-masing collision domain.
Tidak semua sistem jaringan atau media fitur siaran / tabrakan domain. Misalnya, PPP link
Cara Menghitung Broadcast Domain dan Collision Domain
hub = berapapun portnya hanya memiliki satu collision domain, dan satu broadcast domain.
bridge & switch = pada masing masing portnya memiliki collision domain, jadi berapapun jumlah portnya itulah jumlah collision domainnya sedangkan berapapun jumlah portnya jumlah broadcast domainnya satu.
router = jumlah collision domain dan broadcast domainnya tergantung jumlah portnya
Sumber :
http://bit.ly/qxe1x9
http://bit.ly/qaVke1
http://bit.ly/pMnqtU
Rabu, 28 September 2011
Instalasi-LAN : Perangkat Jaringan LAN
Pengertian Hub, Switch dan Router
HUB
Sebuah perangkat terminal koneksi umum dalam jaringan. Hub umumnya digunakan untuk menghubungkan segmen LAN. hub berisi beberapa port. Ketika sebuah paket tiba di satu port, port tersebut dicopy ke port lainnya sehingga semua segmen LAN dapat melihat semua paket.
Switch
Pada jaringan, perangkat berupa filter dan paket antara segmen LAN. Switch beroperasi pada lapisan data link (layer 2) dan kadang-kadang lapisan jaringan (lapisan 3) dari OSI Reference Model dan karena itu mendukung protokol paket. LAN yang menggunakan switch untuk bergabung ke segmen yang di tentukan untuk mengaktifkan LAN atau, dalam kasus jaringan Ethernet, Ethernet LAN diaktifkan.
Router
Sebuah perangkat yang digunakan bersama jaringan data paket. Router terhubung dengan setidaknya dua jaringan, umumnya dua LAN atau WAN atau LAN dan jaringan ISP. Router biasanya menjadi sebuah gateway, dimana dua atau lebih jaringan terhubung. Router menggunakan header dan tabel forwarding untuk menentukan jalur yang terbaik untuk meneruskan paket-paket, dan mereka menggunakan protokol seperti ICMP untuk berkomunikasi satu sama lain dan mengkonfigurasi rute yang terbaik antara dua host.
Perbedaan ketiganya
Sekarang ini router telah menjadi semacam alat yang utama, dalam menggabungkan fitur dan fungsi dari router dan switch/hub ke dalam sebuah unit tunggal. Jadi pengertian tentang perangkat ini dapat sedikit menyesatkan – terutama untuk orang baru belajar jaringan komputer.
Fungsi router, hub dan switch sangat berbeda satu sama lainnya, bahkan jika semua peralatan tersebut terintegrasi ke dalam satu perangkat. Kita mulai dengan hub dan switch karena kedua perangkat ini memiliki peran yang sama pada jaringan. Masing-masing berfungsi sebagai koneksi sentral untuk semua peralatan jaringan dan menangani tipe data yang dikenal sebagai bingkai. Bingkai membawa data Anda. Ketika bingkai diterima, hal itu diperkuat dan kemudian ditransmisikan ke port dari PC tujuan. Perbedaan besar antara kedua perangkat adalah metode frame yang disampaikan.
Dalam sebuah hub, sebuah frame berfungsi untuk menyampaikan atau “broadcast (Menyiarkan)” kepada setiap terminal. Tidak peduli bahwa frame hanya digunakan untuk satu port. hub tidak memiliki cara untuk membedakan antara bingkai port harus dikirim kemana. Melewatinya bersama untuk memastikan bahwa setiap port akan mencapai tujuan yang diinginkan. Pada peralatan ini banyak lalu lintas pada jaringan dan dapat menyebabkan tanggapan waktu jaringan yang kurang atau lambat.
Selain itu, hub dengan spesifikasi 10/100Mbps harus berbagi bandwidth dengan masing-masing port. Jadi ketika hanya satu PC yang menggunakan, akan mendapat akses bandwith yang maksimum yang tersedia. Namun, jika beberapa PC beroperasi atau di gunakan pada jaringan tersebut, maka bandwidth akan dibagi kepada semua PC, yang akan menurunkan kinerja.
Sebuah Switch, menyimpan catatan MAC address dari perangkat yang terhubung. Dengan informasi ini, suatu saklar dapat mengidentifikasi sistem yang terpasang pada terminal. Jadi, ketika bingkai diterima, peralatan tersebut tahu persis port untuk mengirimkannya ketujuan, tanpa jaringan secara signifikan meningkatkan waktu respon. Dan, tidak seperti hub, switch dengan spesifikasi 10/100Mbps akan mengalokasikan 10/100Mbps penuh untuk setiap port nya. Jadi berapapun jumlah PC ditransmisikan, pengguna akan selalu memiliki akses ke jumlah maksimum bandwidth. Ini untuk alasan-alasan mengapa switch dianggap menjadi pilihan yang jauh lebih baik dari hub.
Router adalah perangkat yang sama sekali berbeda dengan kedua peralatan yang telah di jelaskan diatas. Apabila suatu hub atau switch berkaitan dengan bingkai transmisi, fungsi router, adalah untuk paket rute ke jaringan paket yang lain sampai akhirnya mencapai tujuannya. Salah satu fitur utama dari sebuah paket adalah bahwa tidak hanya berisi data, tetapi alamat tujuan di mana ia akan pergi.
Router biasanya terhubung dengan sedikitnya dua jaringan, biasanya dua Local Area Network (LAN) atau Wide Area Network (WAN) atau LAN dan jaringan ISP. misalnya, PC atau workgroup dan EarthLink. Router terletak di gateway, tempat di mana dua atau lebih jaringan terhubung. Menggunakan tabel header dan forwarding, router menentukan jalur terbaik untuk meneruskan paket. Router menggunakan protokol seperti ICMP untuk berkomunikasi satu sama lain dan mengkonfigurasi rute terbaik antara dua host.
Sekarang ini, berbagai layanan diintegrasikan ke dalam beberapa router broadband. Sebuah router biasanya terdapat 4 sampai 8 port switch Ethernet (atau hub) dan Network Address Translator (NAT). Selain itu, biasanya sudah termasuk Dynamic Host Configuration Protocol (DHCP) server, Domain Name Service (DNS) proxy server dan firewall hardware untuk melindungi LAN dari intrusi berbahaya dari Internet.
Semua router memiliki Port WAN yang terhubung ke DSL atau kabel modem untuk layanan internet broadband dan saklar yang terintegrasi, memungkinkan pengguna untuk dengan mudah membuat sebuah system LAN. Hal ini memungkinkan semua PC di LAN untuk memiliki akses ke Internet dan sharing file Windows dan layanan printer.
Beberapa router memiliki port WAN dan satu port LAN tunggal dan dirancang untuk menghubungkan hub LAN yang ada atau berpindah ke WAN. Ethernet switch dan hub dapat dihubungkan ke PC router dengan port ganda untuk memperluas LAN. Tergantung pada kemampuan (jenis port yang tersedia) dari router dan switch atau hub, koneksi antara router dan switch / hub mungkin membutuhkan straight-thru atau crossover (null-modem) kabel. Beberapa router bahkan memiliki USB port, dan lebih umum, poin akses nirkabel dipancarkan dari mereka.
Beberapa router yang lebih tinggi atau router kelas bisnis juga akan menggabungkan port serial yang dapat disambungkan ke modem dial-up eksternal, yang berguna sebagai cadangan dalam hal sambungan utama broadband turun, serta built in LAN server printer dan port printer.
Selain perlindungan yang melekat, fitur yang disediakan oleh NAT, router juga memiliki built-in, konfigurasi, firewall berbasis hardware. kemampuan Firewall dapat berkisar dari yang sangat mendasar, sedang sampai dengan yang canggih. Di antara kemampuan tersebut ditemukan pada router utama adalah bahwa router memungkinkan mengkonfigurasi TCP / UDP port untuk permainan, layanan obrolan, dan sejenisnya, di LAN di belakang firewall.
Jadi, singkatnya, sebuah perekat hub bersama sebuah segmen jaringan Ethernet, switch dapat menghubungkan beberapa segmen Ethernet lebih efisien dan router bisa melakukan fungsi-fungsi ditambahan rute TCP / IP paket antara beberapa LAN dan / atau WAN, dan banyak lagi tentu saja.
Sumber :
http://bit.ly/r2ZFKL
Gambar / Image :
http://bit.ly/pDO7hE
http://bit.ly/owiYBA
http://bit.ly/n2EDMI
HUB
Sebuah perangkat terminal koneksi umum dalam jaringan. Hub umumnya digunakan untuk menghubungkan segmen LAN. hub berisi beberapa port. Ketika sebuah paket tiba di satu port, port tersebut dicopy ke port lainnya sehingga semua segmen LAN dapat melihat semua paket.
Switch
Pada jaringan, perangkat berupa filter dan paket antara segmen LAN. Switch beroperasi pada lapisan data link (layer 2) dan kadang-kadang lapisan jaringan (lapisan 3) dari OSI Reference Model dan karena itu mendukung protokol paket. LAN yang menggunakan switch untuk bergabung ke segmen yang di tentukan untuk mengaktifkan LAN atau, dalam kasus jaringan Ethernet, Ethernet LAN diaktifkan.
Router
Sebuah perangkat yang digunakan bersama jaringan data paket. Router terhubung dengan setidaknya dua jaringan, umumnya dua LAN atau WAN atau LAN dan jaringan ISP. Router biasanya menjadi sebuah gateway, dimana dua atau lebih jaringan terhubung. Router menggunakan header dan tabel forwarding untuk menentukan jalur yang terbaik untuk meneruskan paket-paket, dan mereka menggunakan protokol seperti ICMP untuk berkomunikasi satu sama lain dan mengkonfigurasi rute yang terbaik antara dua host.
Perbedaan ketiganya
Sekarang ini router telah menjadi semacam alat yang utama, dalam menggabungkan fitur dan fungsi dari router dan switch/hub ke dalam sebuah unit tunggal. Jadi pengertian tentang perangkat ini dapat sedikit menyesatkan – terutama untuk orang baru belajar jaringan komputer.
Fungsi router, hub dan switch sangat berbeda satu sama lainnya, bahkan jika semua peralatan tersebut terintegrasi ke dalam satu perangkat. Kita mulai dengan hub dan switch karena kedua perangkat ini memiliki peran yang sama pada jaringan. Masing-masing berfungsi sebagai koneksi sentral untuk semua peralatan jaringan dan menangani tipe data yang dikenal sebagai bingkai. Bingkai membawa data Anda. Ketika bingkai diterima, hal itu diperkuat dan kemudian ditransmisikan ke port dari PC tujuan. Perbedaan besar antara kedua perangkat adalah metode frame yang disampaikan.
Dalam sebuah hub, sebuah frame berfungsi untuk menyampaikan atau “broadcast (Menyiarkan)” kepada setiap terminal. Tidak peduli bahwa frame hanya digunakan untuk satu port. hub tidak memiliki cara untuk membedakan antara bingkai port harus dikirim kemana. Melewatinya bersama untuk memastikan bahwa setiap port akan mencapai tujuan yang diinginkan. Pada peralatan ini banyak lalu lintas pada jaringan dan dapat menyebabkan tanggapan waktu jaringan yang kurang atau lambat.
Selain itu, hub dengan spesifikasi 10/100Mbps harus berbagi bandwidth dengan masing-masing port. Jadi ketika hanya satu PC yang menggunakan, akan mendapat akses bandwith yang maksimum yang tersedia. Namun, jika beberapa PC beroperasi atau di gunakan pada jaringan tersebut, maka bandwidth akan dibagi kepada semua PC, yang akan menurunkan kinerja.
Sebuah Switch, menyimpan catatan MAC address dari perangkat yang terhubung. Dengan informasi ini, suatu saklar dapat mengidentifikasi sistem yang terpasang pada terminal. Jadi, ketika bingkai diterima, peralatan tersebut tahu persis port untuk mengirimkannya ketujuan, tanpa jaringan secara signifikan meningkatkan waktu respon. Dan, tidak seperti hub, switch dengan spesifikasi 10/100Mbps akan mengalokasikan 10/100Mbps penuh untuk setiap port nya. Jadi berapapun jumlah PC ditransmisikan, pengguna akan selalu memiliki akses ke jumlah maksimum bandwidth. Ini untuk alasan-alasan mengapa switch dianggap menjadi pilihan yang jauh lebih baik dari hub.
Router adalah perangkat yang sama sekali berbeda dengan kedua peralatan yang telah di jelaskan diatas. Apabila suatu hub atau switch berkaitan dengan bingkai transmisi, fungsi router, adalah untuk paket rute ke jaringan paket yang lain sampai akhirnya mencapai tujuannya. Salah satu fitur utama dari sebuah paket adalah bahwa tidak hanya berisi data, tetapi alamat tujuan di mana ia akan pergi.
Router biasanya terhubung dengan sedikitnya dua jaringan, biasanya dua Local Area Network (LAN) atau Wide Area Network (WAN) atau LAN dan jaringan ISP. misalnya, PC atau workgroup dan EarthLink. Router terletak di gateway, tempat di mana dua atau lebih jaringan terhubung. Menggunakan tabel header dan forwarding, router menentukan jalur terbaik untuk meneruskan paket. Router menggunakan protokol seperti ICMP untuk berkomunikasi satu sama lain dan mengkonfigurasi rute terbaik antara dua host.
Sekarang ini, berbagai layanan diintegrasikan ke dalam beberapa router broadband. Sebuah router biasanya terdapat 4 sampai 8 port switch Ethernet (atau hub) dan Network Address Translator (NAT). Selain itu, biasanya sudah termasuk Dynamic Host Configuration Protocol (DHCP) server, Domain Name Service (DNS) proxy server dan firewall hardware untuk melindungi LAN dari intrusi berbahaya dari Internet.
Semua router memiliki Port WAN yang terhubung ke DSL atau kabel modem untuk layanan internet broadband dan saklar yang terintegrasi, memungkinkan pengguna untuk dengan mudah membuat sebuah system LAN. Hal ini memungkinkan semua PC di LAN untuk memiliki akses ke Internet dan sharing file Windows dan layanan printer.
Beberapa router memiliki port WAN dan satu port LAN tunggal dan dirancang untuk menghubungkan hub LAN yang ada atau berpindah ke WAN. Ethernet switch dan hub dapat dihubungkan ke PC router dengan port ganda untuk memperluas LAN. Tergantung pada kemampuan (jenis port yang tersedia) dari router dan switch atau hub, koneksi antara router dan switch / hub mungkin membutuhkan straight-thru atau crossover (null-modem) kabel. Beberapa router bahkan memiliki USB port, dan lebih umum, poin akses nirkabel dipancarkan dari mereka.
Beberapa router yang lebih tinggi atau router kelas bisnis juga akan menggabungkan port serial yang dapat disambungkan ke modem dial-up eksternal, yang berguna sebagai cadangan dalam hal sambungan utama broadband turun, serta built in LAN server printer dan port printer.
Selain perlindungan yang melekat, fitur yang disediakan oleh NAT, router juga memiliki built-in, konfigurasi, firewall berbasis hardware. kemampuan Firewall dapat berkisar dari yang sangat mendasar, sedang sampai dengan yang canggih. Di antara kemampuan tersebut ditemukan pada router utama adalah bahwa router memungkinkan mengkonfigurasi TCP / UDP port untuk permainan, layanan obrolan, dan sejenisnya, di LAN di belakang firewall.
Jadi, singkatnya, sebuah perekat hub bersama sebuah segmen jaringan Ethernet, switch dapat menghubungkan beberapa segmen Ethernet lebih efisien dan router bisa melakukan fungsi-fungsi ditambahan rute TCP / IP paket antara beberapa LAN dan / atau WAN, dan banyak lagi tentu saja.
Sumber :
http://bit.ly/r2ZFKL
Gambar / Image :
http://bit.ly/pDO7hE
http://bit.ly/owiYBA
http://bit.ly/n2EDMI
Instalasi-LAN : Pengertian CPE,DTE,DCE Jaringan Komputer
PENGERTIAN CSU/DSU
CSU / DSU ( Channel Service Unit / Data Service Unit ) adalah perangkat digital-interface yang digunakan untuk menghubungkan Data Terminal Equipment (DTE), seperti router , ke sirkuit digital (misalnya T1 atau T3 line).
CSU / DSU beroperasi pada lapisan pertama pada lapisan OSI .
CSU/DSU biasanya berupa kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU .
Dan keduanya dapat digabungkan ke dalam sebuah DTE. Jika CSU / DSU adalah eksternal, antarmuka DTE biasanya kompatibel dengan V.xx atau RS-232C atau antarmuka serial tersebut.
CSU / DSU berfungsi mengirim data dalam format digital melalui jaringan telephone digital.
PENGERTIAN DTE
Data Terminal Equipment (DTE) adalah instrumen terakhir yang mengubah informasi menjadi sinyal atau sinyal yang diterima reconverts. Ini juga dapat disebut sirkuit ekor .
Sebuah perangkat DTE berkomunikasi dengan data circuit-terminating equipment (DCE).
DTE adalah unit fungsional dari sebuah stasiun data yang berfungsi sebagai sumber data untuk melakukan komunikasi data . Fungsi kontrol harus dilakukan sesuai dengan protokol link .
DTE merupaka sebuah peralatan atau subsistem yang saling berhubungan dengan beberapa peralatan yang melakukan fungsi yang diperlukan untuk memungkinkan pengguna untuk berkomunikasi.
Biasanya, perangkat DTE adalah terminal (atau komputer meniru terminal), dan DCE adalah sebuah modem atau perangkat lain milik operator.
Aturan umum adalah bahwa perangkat DCE menyediakan sinyal clock (clocking internal) dan perangkat DTE mensinkronisasikan pada jam yang diberikan (clocking eksternal).
Istilah ini juga umum digunakan dalam dunia telekomunikasi untuk menentukan perangkat jaringan, seperti terminal, komputer pribadi tetapi juga router dan jembatan, yang tidak mampu atau tidak dikonfigurasi untuk menghasilkan sinyal clock. Oleh karena itu koneksi PC ke PC Ethernet juga dapat disebut DTE ke komunikasi. Komunikasi ini dilakukan melalui kabel crossover Ethernet sebagai lawan dari PC ke DCE (hub, switch, atau jembatan) komunikasi yang dilakukan melalui kabel straight Ethernet.
PENGERTIAN DCE
Data Circuit Equipment (DCE) adalah perangkat yang terletak antara Data Terminal Equipment dan Data Circuit Transmisi . Hal ini juga disebut peralatan komunikasi data dan operator peralatan data.
DCE melakukan fungsi seperti sinyal konversi, coding , dan garis clocking dan dapat menjadi bagian dari peralatan DTE.
Meskipun istilah yang paling sering digunakan adalah RS-232 , nammun DTE dan DCE merupakan standar dari Peralatan Komunikasi Data yang kedua peralatan tersebut saling berkomunikasi. Nama peralatan yang menggunakan peralatan standar ini adalah sbb:
• Federal Standard 1037C , MIL-STD-188
• RS-232
• Beberapa ITU-T standar dalam seri V (terutama V.24 dan V.35)
• Beberapa ITU-T standar dalam seri X (terutama X.21 dan X.25)
Ketika dua perangkat, DTE dan DCE harus dihubungkan bersama tanpa modem atau media penerjemah, maka harus digunakan kabel crossover, seperti modem null untuk RS-232 atau Ethernet .
PENGERTIAN CPE
(CPE) adalah terminal dan terkait peralatan yang terletak pada pelanggan lokasi pelanggan dan terhubung dengan carrier s ' telekomunikasi saluran (s) pada titik demarkasi ("demarc"). Demarc merupakan titik didirikan di sebuah bangunan atau kompleks untuk peralatan pelanggan terpisah dari perusahaan telepon peralatan.
CPE umumnya mengacu pada pelanggan yang dimiliki telepon , router , switch , atau set-top boxes untuk digunakan melalui jasa Penyedia Layanan Komunikasi '. CPE juga termasuk sistem telepon kunci dan pertukaran cabang pribadi . CPE mengeluarkan tegangan lebih untuk perlindungan peralatan dan membayar telepon .
Pengertian CO
CO (Control Operator/Office) bagiann pusat yang mengendalikan/mengatur perangkat perangkat agar bekerja, bagian yang menjadi pusat Penyedia Layanan. Contoh ISP
Sumber :
http://bit.ly/pP0cgo
http://bit.ly/oM5P5z
CSU / DSU ( Channel Service Unit / Data Service Unit ) adalah perangkat digital-interface yang digunakan untuk menghubungkan Data Terminal Equipment (DTE), seperti router , ke sirkuit digital (misalnya T1 atau T3 line).
CSU / DSU beroperasi pada lapisan pertama pada lapisan OSI .
CSU/DSU biasanya berupa kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU .
Dan keduanya dapat digabungkan ke dalam sebuah DTE. Jika CSU / DSU adalah eksternal, antarmuka DTE biasanya kompatibel dengan V.xx atau RS-232C atau antarmuka serial tersebut.
CSU / DSU berfungsi mengirim data dalam format digital melalui jaringan telephone digital.
PENGERTIAN DTE
Data Terminal Equipment (DTE) adalah instrumen terakhir yang mengubah informasi menjadi sinyal atau sinyal yang diterima reconverts. Ini juga dapat disebut sirkuit ekor .
Sebuah perangkat DTE berkomunikasi dengan data circuit-terminating equipment (DCE).
DTE adalah unit fungsional dari sebuah stasiun data yang berfungsi sebagai sumber data untuk melakukan komunikasi data . Fungsi kontrol harus dilakukan sesuai dengan protokol link .
DTE merupaka sebuah peralatan atau subsistem yang saling berhubungan dengan beberapa peralatan yang melakukan fungsi yang diperlukan untuk memungkinkan pengguna untuk berkomunikasi.
Biasanya, perangkat DTE adalah terminal (atau komputer meniru terminal), dan DCE adalah sebuah modem atau perangkat lain milik operator.
Aturan umum adalah bahwa perangkat DCE menyediakan sinyal clock (clocking internal) dan perangkat DTE mensinkronisasikan pada jam yang diberikan (clocking eksternal).
Istilah ini juga umum digunakan dalam dunia telekomunikasi untuk menentukan perangkat jaringan, seperti terminal, komputer pribadi tetapi juga router dan jembatan, yang tidak mampu atau tidak dikonfigurasi untuk menghasilkan sinyal clock. Oleh karena itu koneksi PC ke PC Ethernet juga dapat disebut DTE ke komunikasi. Komunikasi ini dilakukan melalui kabel crossover Ethernet sebagai lawan dari PC ke DCE (hub, switch, atau jembatan) komunikasi yang dilakukan melalui kabel straight Ethernet.
PENGERTIAN DCE
Data Circuit Equipment (DCE) adalah perangkat yang terletak antara Data Terminal Equipment dan Data Circuit Transmisi . Hal ini juga disebut peralatan komunikasi data dan operator peralatan data.
DCE melakukan fungsi seperti sinyal konversi, coding , dan garis clocking dan dapat menjadi bagian dari peralatan DTE.
Meskipun istilah yang paling sering digunakan adalah RS-232 , nammun DTE dan DCE merupakan standar dari Peralatan Komunikasi Data yang kedua peralatan tersebut saling berkomunikasi. Nama peralatan yang menggunakan peralatan standar ini adalah sbb:
• Federal Standard 1037C , MIL-STD-188
• RS-232
• Beberapa ITU-T standar dalam seri V (terutama V.24 dan V.35)
• Beberapa ITU-T standar dalam seri X (terutama X.21 dan X.25)
Ketika dua perangkat, DTE dan DCE harus dihubungkan bersama tanpa modem atau media penerjemah, maka harus digunakan kabel crossover, seperti modem null untuk RS-232 atau Ethernet .
PENGERTIAN CPE
(CPE) adalah terminal dan terkait peralatan yang terletak pada pelanggan lokasi pelanggan dan terhubung dengan carrier s ' telekomunikasi saluran (s) pada titik demarkasi ("demarc"). Demarc merupakan titik didirikan di sebuah bangunan atau kompleks untuk peralatan pelanggan terpisah dari perusahaan telepon peralatan.
CPE umumnya mengacu pada pelanggan yang dimiliki telepon , router , switch , atau set-top boxes untuk digunakan melalui jasa Penyedia Layanan Komunikasi '. CPE juga termasuk sistem telepon kunci dan pertukaran cabang pribadi . CPE mengeluarkan tegangan lebih untuk perlindungan peralatan dan membayar telepon .
Pengertian CO
CO (Control Operator/Office) bagiann pusat yang mengendalikan/mengatur perangkat perangkat agar bekerja, bagian yang menjadi pusat Penyedia Layanan. Contoh ISP
Sumber :
http://bit.ly/pP0cgo
http://bit.ly/oM5P5z
Instalasi-LAN : Aturan 5 4 3 pada jaringan komputer
Pertimbangan dalam membentuk jaringan bertipologi pohon dengan protokol Ethernet mengikuti aturan 5-4-3. Salah satu aspek dari Ethernet protocol mensyaratkan bahwa sinyal yang dikirim menjangkau setiap bagian jaringan dalam waktu waktu tertentu. Setiap ada sinyal yang melewati concentrator atau repeater membutuhkan alokasi waktu yang lebih lama. Sehingga aturan ini menyatakan bahwa di antara dua simpul jaringan hanya boleh ada maksimum 5 segmen jaringan yang terhubung dengan 4 repeater/concentrator.
Kemudian, hanya boleh 3 dari segmen itu boleh disi dengan segmen jaringan yang baru jika dihubungan dengan kabel coaxial.Namun aturan ini tidak berlaku pada protokol lain.
Sumber : http://bit.ly/mPQ3MG
Kemudian, hanya boleh 3 dari segmen itu boleh disi dengan segmen jaringan yang baru jika dihubungan dengan kabel coaxial.Namun aturan ini tidak berlaku pada protokol lain.
Sumber : http://bit.ly/mPQ3MG
Network Operating System : Manajemen Paket Ubuntu
1) Pengertian dari tar, tar bz, tar gz, tar bz2 dan deb
Tar adalah salah satu perintah / command di linux yang digunakan untuk menyimpan dan mengekstrak file (mempermudah membackup dan mengarsipkan) dari media seperti tape drive / hard disk. File arsip tersebut sering disebut sebagai file tar.
Tar bz adalah arsip yang dikompresi dengan bzip
Tar bz2 adalah data yang digabungkan dengan menggunakan utiliti tar dan bunzip2
Tar gz adalah data yang digabungkan dengan menggunakan utiliti tar dan gzip
Deb adalah ekstensi dari debian software package format dan paling sering digunakan untuk binari package. Debian package juga digunakan dalam pendistribusian debian seperti ubuntu, dll. Program yang menangani .deb adalah dpkg
2) Cara instalasi package
Perintah umum yang digunakan untuk mengekstrak file tar.gz dan tar.bz2
# tar ˽–zxpf˽*.tar.gz
Keterangan :
-z : memberitahukan bahwa arsip tersebut dikompresi
-x : memberitahukan untuk mengekstrak file yang ada pada arsip
-p : mengatur permission terhadap file yang telah diekstrak
-f : memberitahukan bahwa argument terakhir adalah nama file
Perintah umum pada saat penginstalan paket tar.gz
# ./configure
# make
# make install
Keterangan :
./configure : akan mengkonfigurasi software untuk memastikan sistem memiliki libraries yang dibutuhkan
Make : akan mengkompile (compile) source file menjadi file binary
Make install : akan menginstal file binary
Selain perintah diatas, ada pula perintah yang lainnya, yaitu :
# make depend
# strip
# chown
Untuk mengekstrakan dan penginstalan tar.bz2 dan tar.bz hampir sama dengan tar.gz tetapi pada saat menggunakan perintah tar tidak ditambahkan –z, sehingga sintak (syntax) nya adalah
# tar˽-xpf˽namafile.tar.bz2
Cara menginstal deb
Cara pertama :
Double click file .deb nya
Cara Kedua :
- Masuk terminal
- Ketikkan # dpkg˽-i˽namafile.deb
Tar adalah salah satu perintah / command di linux yang digunakan untuk menyimpan dan mengekstrak file (mempermudah membackup dan mengarsipkan) dari media seperti tape drive / hard disk. File arsip tersebut sering disebut sebagai file tar.
Tar bz adalah arsip yang dikompresi dengan bzip
Tar bz2 adalah data yang digabungkan dengan menggunakan utiliti tar dan bunzip2
Tar gz adalah data yang digabungkan dengan menggunakan utiliti tar dan gzip
Deb adalah ekstensi dari debian software package format dan paling sering digunakan untuk binari package. Debian package juga digunakan dalam pendistribusian debian seperti ubuntu, dll. Program yang menangani .deb adalah dpkg
2) Cara instalasi package
Perintah umum yang digunakan untuk mengekstrak file tar.gz dan tar.bz2
# tar ˽–zxpf˽*.tar.gz
Keterangan :
-z : memberitahukan bahwa arsip tersebut dikompresi
-x : memberitahukan untuk mengekstrak file yang ada pada arsip
-p : mengatur permission terhadap file yang telah diekstrak
-f : memberitahukan bahwa argument terakhir adalah nama file
Perintah umum pada saat penginstalan paket tar.gz
# ./configure
# make
# make install
Keterangan :
./configure : akan mengkonfigurasi software untuk memastikan sistem memiliki libraries yang dibutuhkan
Make : akan mengkompile (compile) source file menjadi file binary
Make install : akan menginstal file binary
Selain perintah diatas, ada pula perintah yang lainnya, yaitu :
# make depend
# strip
# chown
Untuk mengekstrakan dan penginstalan tar.bz2 dan tar.bz hampir sama dengan tar.gz tetapi pada saat menggunakan perintah tar tidak ditambahkan –z, sehingga sintak (syntax) nya adalah
# tar˽-xpf˽namafile.tar.bz2
Cara menginstal deb
Cara pertama :
Double click file .deb nya
Cara Kedua :
- Masuk terminal
- Ketikkan # dpkg˽-i˽namafile.deb
Sumber : http://bit.ly/nwFvdG
Rabu, 10 Agustus 2011
Diagnosa-LAN : Kombinasi tipe IEEE 802.xx
IEEE 802 merupakan bagian dari standar IEEE (Institute of Electrical and Electronics Engineers) untuk LAN dan MAN. Lebih spesifiknya,standar IEEE 802 terbatas dan hanya untuk jaringan pembawa ukuran paket yang bervariasi.
Untuk spesifikasi layanan dan protokol pada IEEE 802 pemetaannya mengarah pada 2 layer OSI yang paling bawah (Data link dan Physical) dari keseluruhan 7 referensi layer OSI. IEEE 802 juga membagi layer Data link menjadi 2 sub-layer yaitu LLC (Logical Link Control) dan MAC (Media Access Control).
Paling banyak digunakan pada standar Ethernet family,Token Ring,Wireless LAN,Bridging and Virtual Bridged LAN.
Untuk spesifikasi layanan dan protokol pada IEEE 802 pemetaannya mengarah pada 2 layer OSI yang paling bawah (Data link dan Physical) dari keseluruhan 7 referensi layer OSI. IEEE 802 juga membagi layer Data link menjadi 2 sub-layer yaitu LLC (Logical Link Control) dan MAC (Media Access Control).
Paling banyak digunakan pada standar Ethernet family,Token Ring,Wireless LAN,Bridging and Virtual Bridged LAN.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sumber : http://bit.ly/qJNI65 |
Web Desain : Penjelasan mengenai tipe ekstensi gambar
Joint Photographic Experts Group (JPEG) adalah format gambar yang banyak digunakan untuk menyimpan gambar-gambar dengan ukuran lebih kecil. Beberapa karakteristik gambar JPEG:
Memiliki ekstensi .jpg atau .jpeg.
Mampu menayangkan warna dengan kedalaman 24-bit true color.
Mengkompresi gambar dengan sifat lossy.
Umumnya digunakan untuk menyimpan gambar-gambar hasil foto.
JPEG berbeda dengan MPEG (Moving Picture Experts Group) yang menyediakan kompresi untuk video
PNG (Portable Network Graphics) adalah salah satu format penyimpanan citra yang menggunakan metode pemadatan yang tidak menghilangkan bagian dari citra tersebut (Inggris lossless compression).
PNG dibaca “ping”, namun biasanya dieja apa adanya – untuk menghindari kerancuan dengan istilah “ping” pada jaringan komputer.
Format PNG ini diperkenalkan untuk menggantikan format penyimpanan citra GIF. Secara umum PNG dipakai untuk Citra Web (Jejaring jagad Jembar – en:World Wide Web).
Untuk Web, format PNG mempunyai 3 keuntungan dibandingkan format GIF:
Channel Alpha (transparansi)
Gamma (pengaturan terang-gelapnya citra en:”brightness”)
Penayangan citra secara progresif (progressive display)
Selain itu, citra dengan format PNG mempunyai faktor kompresi yang lebih baik dibandingkan dengan GIF (5%-25% lebih baik dibanding format GIF).
Satu fasilitas dari GIF yang tidak terdapat pada PNG format adalah dukungan terhadap penyimpanan multi-citra untuk keperluan animasi.
Untuk keperluan pengolahan citra, meskipun format PNG bisa dijadikan alternatif selama proses pengolahan citra – karena format ini selain tidak menghilangkan bagian dari citra yang sedang diolah (sehingga penyimpanan berulang ulang dari citra tidak akan menurunkan kualitas citra) namun format JPEG masih menjadi pilihan yang lebih baik.
Graphics Interchange Format (GIF) merupakan salah satu format gambar yang banyak digunakan. Beberapa karakteristik format gambar GIF:
Mampu menayangkan maksimum sebanyak 256 warna karena format GIF menggunakan 8-bit untuk setiap pixel-nya.
Mengkompresi gambar dengan sifat lossless
Mendukung warna transparan dan animasi sederhana
Format GIF pertama kali diperkenalkan oleh CompuServe pada 1987.
Animated GIF
Salah satu jenis format GIF adalah GIF89a. GIF dengan format ini dapat menampilkan gambar animasi atau disebut animated GIF.
Bitmap adalah representasi dari citra grafis yang terdiri dari susunan titik yang tersimpan di memori komputer. Dikembangkan oleh Microsoft dan nilai setiap titik diawali oleh satu bit data untuk gambar hitam putih, atau lebih bagi gambar berwarna.
Ukuran sebenarnya untuk n-bit (2n warna) bitmap dalam byte dapat dihitung:
ukuran file BMP , dimana tinggi dan lebar dalam pixel.
Kerapatan titik-titik tersebut dinamakan resolusi, yang menunjukkan seberapa tajam gambar ini ditampilkan, ditunjukkan dengan jumlah baris dan kolom, contohnya 1024×768.
Untuk menampilkan citra bitmap pada monitor atau mencetaknya pada printer, komputer menterjemahkan bitmap ini menjadi pixel (pada layar) atau titik tinta (pada printer). Beberapa format file bitmap yang populer adalah BMP, PCX dan TIFF.
The TIFF (Tagged Image File Format) adalah format gambar yang fleksibel biasanya menyimpan 16-bit per warna – merah, hijau dan biru untuk total 48-bit – atau 8-bit per warna – merah, hijau dan biru untuk total 24-bit – dan menggunakan nama file atau perpanjangan TIFF TIF. TIFF yang kedua adalah fleksibilitas fitur, dan kutukan, dengan tidak ada satu pembaca semua mampu menangani berbagai jenis file TIFF. TIFF dapat lossy atau lossless. Beberapa jenis TIFF menawarkan kompresi lossless relatif baik untuk tingkat dua (hitam dan putih, tidak abu-abu) gambar. Beberapa tinggi-akhir kamera digital memiliki pilihan untuk menyimpan gambar dalam format TIFF, menggunakan algoritma kompresi LZW untuk lossless penyimpanan. TIFF format gambar yang tidak didukung penuh oleh web browser, dan tidak boleh digunakan di World Wide Web. TIFF masih secara luas diterima sebagai file foto standar dalam industri percetakan. TIFF adalah mampu menangani perangkat-warna ruang khusus, seperti yang ditetapkan oleh CMYK tertentu menetapkan pencetakan tekan inks.
Sumber : http://bit.ly/pOG0CC
Memiliki ekstensi .jpg atau .jpeg.
Mampu menayangkan warna dengan kedalaman 24-bit true color.
Mengkompresi gambar dengan sifat lossy.
Umumnya digunakan untuk menyimpan gambar-gambar hasil foto.
JPEG berbeda dengan MPEG (Moving Picture Experts Group) yang menyediakan kompresi untuk video
PNG (Portable Network Graphics) adalah salah satu format penyimpanan citra yang menggunakan metode pemadatan yang tidak menghilangkan bagian dari citra tersebut (Inggris lossless compression).
PNG dibaca “ping”, namun biasanya dieja apa adanya – untuk menghindari kerancuan dengan istilah “ping” pada jaringan komputer.
Format PNG ini diperkenalkan untuk menggantikan format penyimpanan citra GIF. Secara umum PNG dipakai untuk Citra Web (Jejaring jagad Jembar – en:World Wide Web).
Untuk Web, format PNG mempunyai 3 keuntungan dibandingkan format GIF:
Channel Alpha (transparansi)
Gamma (pengaturan terang-gelapnya citra en:”brightness”)
Penayangan citra secara progresif (progressive display)
Selain itu, citra dengan format PNG mempunyai faktor kompresi yang lebih baik dibandingkan dengan GIF (5%-25% lebih baik dibanding format GIF).
Satu fasilitas dari GIF yang tidak terdapat pada PNG format adalah dukungan terhadap penyimpanan multi-citra untuk keperluan animasi.
Untuk keperluan pengolahan citra, meskipun format PNG bisa dijadikan alternatif selama proses pengolahan citra – karena format ini selain tidak menghilangkan bagian dari citra yang sedang diolah (sehingga penyimpanan berulang ulang dari citra tidak akan menurunkan kualitas citra) namun format JPEG masih menjadi pilihan yang lebih baik.
Graphics Interchange Format (GIF) merupakan salah satu format gambar yang banyak digunakan. Beberapa karakteristik format gambar GIF:
Mampu menayangkan maksimum sebanyak 256 warna karena format GIF menggunakan 8-bit untuk setiap pixel-nya.
Mengkompresi gambar dengan sifat lossless
Mendukung warna transparan dan animasi sederhana
Format GIF pertama kali diperkenalkan oleh CompuServe pada 1987.
Animated GIF
Salah satu jenis format GIF adalah GIF89a. GIF dengan format ini dapat menampilkan gambar animasi atau disebut animated GIF.
Bitmap adalah representasi dari citra grafis yang terdiri dari susunan titik yang tersimpan di memori komputer. Dikembangkan oleh Microsoft dan nilai setiap titik diawali oleh satu bit data untuk gambar hitam putih, atau lebih bagi gambar berwarna.
Ukuran sebenarnya untuk n-bit (2n warna) bitmap dalam byte dapat dihitung:
ukuran file BMP , dimana tinggi dan lebar dalam pixel.
Kerapatan titik-titik tersebut dinamakan resolusi, yang menunjukkan seberapa tajam gambar ini ditampilkan, ditunjukkan dengan jumlah baris dan kolom, contohnya 1024×768.
Untuk menampilkan citra bitmap pada monitor atau mencetaknya pada printer, komputer menterjemahkan bitmap ini menjadi pixel (pada layar) atau titik tinta (pada printer). Beberapa format file bitmap yang populer adalah BMP, PCX dan TIFF.
The TIFF (Tagged Image File Format) adalah format gambar yang fleksibel biasanya menyimpan 16-bit per warna – merah, hijau dan biru untuk total 48-bit – atau 8-bit per warna – merah, hijau dan biru untuk total 24-bit – dan menggunakan nama file atau perpanjangan TIFF TIF. TIFF yang kedua adalah fleksibilitas fitur, dan kutukan, dengan tidak ada satu pembaca semua mampu menangani berbagai jenis file TIFF. TIFF dapat lossy atau lossless. Beberapa jenis TIFF menawarkan kompresi lossless relatif baik untuk tingkat dua (hitam dan putih, tidak abu-abu) gambar. Beberapa tinggi-akhir kamera digital memiliki pilihan untuk menyimpan gambar dalam format TIFF, menggunakan algoritma kompresi LZW untuk lossless penyimpanan. TIFF format gambar yang tidak didukung penuh oleh web browser, dan tidak boleh digunakan di World Wide Web. TIFF masih secara luas diterima sebagai file foto standar dalam industri percetakan. TIFF adalah mampu menangani perangkat-warna ruang khusus, seperti yang ditetapkan oleh CMYK tertentu menetapkan pencetakan tekan inks.
Sumber : http://bit.ly/pOG0CC
Senin, 08 Agustus 2011
Minggu, 31 Juli 2011
Diagnosa-LAN : Perbedaan LAN,MAN,dan WAN
Local Area Network
Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.
Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :
1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi
Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.
WAN
WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.
MAN
Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.
Sumber : http://bit.ly/ov1rgY
Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.
Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :
1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi
Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.
WAN
WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.
MAN
Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.
Sumber : http://bit.ly/ov1rgY
Diagnosa-LAN : Spektrum Gelombang Elektromagnetik
GELOMBANG ELEKTROMAGNETIK
Gelombang Elektromagnetik adalah gelombang yang dapat merambat walau tidak ada medium. Energi elektromagnetik merambat dalam gelombang dengan beberapa karakter yang bisa diukur, yaitu: panjang gelombang/wavelength, frekuensi, amplitude/amplitude, kecepatan. Amplitudo adalah tinggi gelombang, sedangkan panjang gelombang adalah jarak antara dua puncak. Frekuensi adalah jumlah gelombang yang melalui suatu titik dalam satu satuan waktu. Frekuensi tergantung dari kecepatan merambatnya gelombang. Karena kecepatan energi elektromagnetik adalah konstan (kecepatan cahaya), panjang gelombang dan frekuensi berbanding terbalik. Semakin panjang suatu gelombang, semakin rendah frekuensinya, dan semakin pendek suatu gelombang semakin tinggi frekuensinya.
Energi elektromagnetik dipancarkan, atau dilepaskan, oleh semua masa di alam semesta pada level yang berbedabeda. Semakin tinggi level energi dalam suatu sumber energi, semakin rendah panjang gelombang dari energi yang dihasilkan, dan semakin tinggi frekuensinya. Perbedaan karakteristik energi gelombang digunakan untuk mengelompokkan energi elektromagnetik.
Ciri-ciri gelombang elektromagnetik :
Dari uraian tersebut diatas dapat disimpulkan beberapa ciri gelombang elektromagnetik adalah sebagai berikut:
1. Perubahan medan listrik dan medan magnetik terjadi pada saat yang bersamaan, sehingga kedua medan memiliki harga maksimum dan minimum pada saat yang sama dan pada tempat yang sama.
2. Arah medan listrik dan medan magnetik saling tegak lurus dan keduanya tegak lurus terhadap arah rambat gelombang.
3. Dari ciri no 2 diperoleh bahwa gelombang elektromagnetik merupakan gelombang transversal.
4. Seperti halnya gelombang pada umumnya, gelombang elektromagnetik mengalami peristiwa pemantulan, pembiasan, interferensi, dan difraksi. Juga mengalami peristiwa polarisasi karena termasuk gelombang transversal.
5. Cepat rambat gelombang elektromagnetik hanya bergantung pada sifat-sifat listrik dan magnetik medium yang ditempuhnya.
Cahaya yang tampak oleh mata bukan semata jenis yang memungkinkan radiasi elektromagnetik. Pendapat James Clerk Maxwell menunjukkan bahwa gelombang elektromagnetik lain, berbeda dengan cahaya yang tampak oleh mata dalam dia punya panjang gelombang dan frekuensi, bisa saja ada. Kesimpulan teoritis ini secara mengagumkan diperkuat oleh Heinrich Hertz, yang sanggup menghasilkan dan menemui kedua gelombang yang tampak oleh mata yang diramalkan oleh Maxwell itu. Beberapa tahun kemudian Guglielmo Marconi memperagakan bahwa gelombang yang tak terlihat mata itu dapat digunakan buat komunikasi tanpa kawat sehingga menjelmalah apa yang namanya radio itu. Kini, kita gunakan juga buat televisi, sinar X, sinar gamma, sinar infra, sinar ultraviolet adalah contoh-contoh dari radiasi elektromagnetik. Semuanya bisa dipelajari lewat hasil pemikiran Maxwell.
SUMBER GELOMBANG ELEKTROMAGNETIK
Osilasi listrik.
Sinar matahari menghasilkan sinar infra merah.
Lampu merkuri menghasilkan ultra violet.
Penembakan elektron dalam tabung hampa pada keping logam menghasilkan sinar X (digunakan untuk rontgen).
Inti atom yang tidak stabil menghasilkan sinar gamma.
SPEKTRUM GELOMBANG ELEKTROMAGNETIK
Susunan semua bentuk gelombang elektromagnetik berdasarkan panjang gelombang dan frekuensinya disebut spektrum elektromagnetik. Gambar spectrum elektromagnetik di bawah disusun berdasarkan panjang gelombang (diukur dalam satuan _m) mencakup kisaran energi yang sangat rendah, dengan panjang gelombang tinggi dan frekuensi rendah, seperti gelombang radio sampai ke energi yang sangat tinggi, dengan panjang gelombang rendah dan frekuensi tinggi seperti radiasi X-ray dan Gamma Ray.
Contoh spektrum elektromagnetik
Gelombang Radio
Gelombang radio dikelompokkan menurut panjang gelombang atau frekuensinya. Jika panjang gelombang tinggi, maka pasti frekuensinya rendah atau sebaliknya. Frekuensi gelombang radio mulai dari 30 kHz ke atas dan dikelompokkan berdasarkan lebar frekuensinya. Gelombang radio dihasilkan oleh muatan-muatan listrik yang dipercepat melalui kawat-kawat penghantar. Muatan-muatan ini dibangkitkan oleh rangkaian elektronika yang disebut osilator. Gelombang radio ini dipancarkan dari antena dan diterima oleh antena pula. Kamu tidak dapat mendengar radio secara langsung, tetapi penerima radio akan mengubah terlebih dahulu energi gelombang menjadi energi bunyi.
Gelombang mikro
Gelombang mikro (mikrowaves) adalah gelombang radio dengan frekuensi paling tinggi yaitu diatas 3 GHz. Jika gelombang mikro diserap oleh sebuah benda, maka akan muncul efek pemanasan pada benda itu. Jika makanan menyerap radiasi gelombang mikro, maka makanan menjadi panas dalam selang waktu yang sangat singkat. Proses inilah yang dimanfaatkan dalam microwave oven untuk memasak makanan dengan cepat dan ekonomis.
Gelombang mikro juga dimanfaatkan pada pesawat RADAR (Radio Detection and Ranging) RADAR berarti mencari dan menentukan jejak sebuah benda dengan menggunakan gelombang mikro. Pesawat radar memanfaatkan sifat pemantulan gelombang mikro. Karena cepat rambat glombang elektromagnetik c = 3 X 108 m/s, maka dengan mengamati selang waktu antara pemancaran dengan penerimaan.
Sinar Inframerah
Sinar inframerah meliputi daerah frekuensi 1011Hz sampai 1014 Hz atau daerah panjang gelombang 10-4 cm sampai 10-1 cm. jika kamu memeriksa spektrum yang dihasilkan oleh sebuah lampu pijar dengan detektor yang dihubungkan pada miliampermeter, maka jarum ampermeter sedikit diatas ujung spektrum merah. Sinar yang tidak dilihat tetapi dapat dideteksi di atas spektrum merah itu disebut radiasi inframerah.
Sinar infamerah dihasilkan oleh elektron dalam molekul-molekul yang bergetar karena benda diipanaskan. Jadi setiap benda panas pasti memancarkan sinar inframerah. Jumlah sinar inframerah yang dipancarkan bergantung pada suhu dan warna benda.
Cahaya tampak
Cahaya tampak sebagai radiasi elektromagnetik yang paling dikenal oleh kita dapat didefinisikan sebagai bagian dari spektrum gelombang elektromagnetik yang dapat dideteksi oleh mata manusia. Panjang gelombang tampak nervariasi tergantung warnanya mulai dari panjang gelombang kira-kira 4 x 10-7 m untuk cahaya violet (ungu) sampai 7x 10-7 m untuk cahaya merah. Kegunaan cahaya salah satunya adlah penggunaan laser dalam serat optik pada bidang telekomunikasi dan kedokteran.
Sinar ultraviolet
Sinar ultraviolet mempunyai frekuensi dalam daerah 1015 Hz sampai 1016 Hz atau dalam daerah panjang gelombagn 10-8 m 10-7 m. gelombang ini dihasilkan oleh atom dan molekul dalam nyala listrik. Matahari adalah sumber utama yang memancarkan sinar ultraviolet dipermukaan bumi,lapisan ozon yang ada dalam lapisan atas atmosferlah yang berfungsi menyerap sinar ultraviolet dan meneruskan sinar ultraviolet yang tidak membahayakan kehidupan makluk hidup di bumi.
Sinar X
Sinar X mempunyai frekuensi antara 10 Hz sampai 10 Hz . panjang gelombangnya sangat pendek yaitu 10 cm sampai 10 cm. meskipun seperti itu tapi sinar X mempunyai daya tembus kuat, dapat menembus buku tebal, kayu tebal beberapa sentimeter dan pelat aluminium setebal 1 cm.
Sinar Gamma
Sinar gamma mempunyai frekuensi antara 10 Hz sampai 10 Hz atau panjang gelombang antara 10 cm sampai 10 cm. Daya tembus paling besar, yang menyebabkan efek yang serius jika diserap oleh jaringan tubuh.
Contoh penerapan gelombang elektromagnetik dalam kehidupan sehari-hari :
Radio
Radio energi adalah bentuk level energi elektromagnetik terendah, dengan kisaran panjang gelombang dari ribuan kilometer sampai kurang dari satu meter. Penggunaan paling banyak adalah komunikasi, untuk meneliti luar angkasa dan sistem radar. Radar berguna untuk mempelajari pola cuaca, badai, membuat peta 3D permukaan bumi, mengukur curah hujan, pergerakan es di daerah kutub dan memonitor lingkungan. Panjang gelombang radar berkisar antara 0.8 – 100 cm.
Microwave
Panjang gelombang radiasi microwave berkisar antara 0.3 – 300 cm. Penggunaannya terutama dalam bidang komunikasi dan pengiriman informasi melalui ruang terbuka, memasak, dan sistem PJ aktif. Pada sistem PJ aktif, pulsa microwave ditembakkan kepada sebuah target dan refleksinya diukur untuk mempelajari karakteristik target. Sebagai contoh aplikasi adalah Tropical Rainfall Measuring Mission’s (TRMM) Microwave Imager (TMI), yang mengukur radiasi microwave yang dipancarkan dari Spektrum elektromagnetik Energi elektromagnetik atmosfer bumi untuk mengukur penguapan, kandungan air di awan dan intensitas hujan.
Infrared
Kondisi-kondisi kesehatan dapat didiagnosis dengan menyelidiki pancaran inframerah dari tubuh. Foto inframerah khusus disebut termogram digunakan untuk mendeteksi masalah sirkulasi darah, radang sendi dan kanker. Radiasi inframerah dapat juga digunakan dalam alarm pencuri. Seorang pencuri tanpa sepengetahuannya akan menghalangi sinar dan menyembunyikan alarm. Remote control berkomunikasi dengan TV melalui radiasi sinar inframerah yang dihasilkan oleh LED ( Light Emiting Diode ) yang terdapat dalam unit, sehingga kita dapat menyalakan TV dari jarak jauh dengan menggunakan remote control.
d. Ultraviolet
Sinar UV diperlukan dalam asimilasi tumbuhan dan dapat membunuh kuman-kuman penyakit kulit.
e. Sinar X
Sinar X ini biasa digunakan dalam bidang kedokteran untuk memotret kedudukan tulang dalam badan terutama untuk menentukan tulang yang patah. Akan tetapi penggunaan sinar X harus hati-hati sebab jaringan sel-sel manusia dapat rusak akibat penggunaan sinar X yang terlalu lama.
Sumber :
http://bit.ly/owJuJm
http://bit.ly/relXgc
http://bit.ly/p8i2Df
Gelombang Elektromagnetik adalah gelombang yang dapat merambat walau tidak ada medium. Energi elektromagnetik merambat dalam gelombang dengan beberapa karakter yang bisa diukur, yaitu: panjang gelombang/wavelength, frekuensi, amplitude/amplitude, kecepatan. Amplitudo adalah tinggi gelombang, sedangkan panjang gelombang adalah jarak antara dua puncak. Frekuensi adalah jumlah gelombang yang melalui suatu titik dalam satu satuan waktu. Frekuensi tergantung dari kecepatan merambatnya gelombang. Karena kecepatan energi elektromagnetik adalah konstan (kecepatan cahaya), panjang gelombang dan frekuensi berbanding terbalik. Semakin panjang suatu gelombang, semakin rendah frekuensinya, dan semakin pendek suatu gelombang semakin tinggi frekuensinya.
Energi elektromagnetik dipancarkan, atau dilepaskan, oleh semua masa di alam semesta pada level yang berbedabeda. Semakin tinggi level energi dalam suatu sumber energi, semakin rendah panjang gelombang dari energi yang dihasilkan, dan semakin tinggi frekuensinya. Perbedaan karakteristik energi gelombang digunakan untuk mengelompokkan energi elektromagnetik.
Ciri-ciri gelombang elektromagnetik :
Dari uraian tersebut diatas dapat disimpulkan beberapa ciri gelombang elektromagnetik adalah sebagai berikut:
1. Perubahan medan listrik dan medan magnetik terjadi pada saat yang bersamaan, sehingga kedua medan memiliki harga maksimum dan minimum pada saat yang sama dan pada tempat yang sama.
2. Arah medan listrik dan medan magnetik saling tegak lurus dan keduanya tegak lurus terhadap arah rambat gelombang.
3. Dari ciri no 2 diperoleh bahwa gelombang elektromagnetik merupakan gelombang transversal.
4. Seperti halnya gelombang pada umumnya, gelombang elektromagnetik mengalami peristiwa pemantulan, pembiasan, interferensi, dan difraksi. Juga mengalami peristiwa polarisasi karena termasuk gelombang transversal.
5. Cepat rambat gelombang elektromagnetik hanya bergantung pada sifat-sifat listrik dan magnetik medium yang ditempuhnya.
Cahaya yang tampak oleh mata bukan semata jenis yang memungkinkan radiasi elektromagnetik. Pendapat James Clerk Maxwell menunjukkan bahwa gelombang elektromagnetik lain, berbeda dengan cahaya yang tampak oleh mata dalam dia punya panjang gelombang dan frekuensi, bisa saja ada. Kesimpulan teoritis ini secara mengagumkan diperkuat oleh Heinrich Hertz, yang sanggup menghasilkan dan menemui kedua gelombang yang tampak oleh mata yang diramalkan oleh Maxwell itu. Beberapa tahun kemudian Guglielmo Marconi memperagakan bahwa gelombang yang tak terlihat mata itu dapat digunakan buat komunikasi tanpa kawat sehingga menjelmalah apa yang namanya radio itu. Kini, kita gunakan juga buat televisi, sinar X, sinar gamma, sinar infra, sinar ultraviolet adalah contoh-contoh dari radiasi elektromagnetik. Semuanya bisa dipelajari lewat hasil pemikiran Maxwell.
SUMBER GELOMBANG ELEKTROMAGNETIK
Osilasi listrik.
Sinar matahari menghasilkan sinar infra merah.
Lampu merkuri menghasilkan ultra violet.
Penembakan elektron dalam tabung hampa pada keping logam menghasilkan sinar X (digunakan untuk rontgen).
Inti atom yang tidak stabil menghasilkan sinar gamma.
SPEKTRUM GELOMBANG ELEKTROMAGNETIK
Susunan semua bentuk gelombang elektromagnetik berdasarkan panjang gelombang dan frekuensinya disebut spektrum elektromagnetik. Gambar spectrum elektromagnetik di bawah disusun berdasarkan panjang gelombang (diukur dalam satuan _m) mencakup kisaran energi yang sangat rendah, dengan panjang gelombang tinggi dan frekuensi rendah, seperti gelombang radio sampai ke energi yang sangat tinggi, dengan panjang gelombang rendah dan frekuensi tinggi seperti radiasi X-ray dan Gamma Ray.
Contoh spektrum elektromagnetik
Gelombang Radio
Gelombang radio dikelompokkan menurut panjang gelombang atau frekuensinya. Jika panjang gelombang tinggi, maka pasti frekuensinya rendah atau sebaliknya. Frekuensi gelombang radio mulai dari 30 kHz ke atas dan dikelompokkan berdasarkan lebar frekuensinya. Gelombang radio dihasilkan oleh muatan-muatan listrik yang dipercepat melalui kawat-kawat penghantar. Muatan-muatan ini dibangkitkan oleh rangkaian elektronika yang disebut osilator. Gelombang radio ini dipancarkan dari antena dan diterima oleh antena pula. Kamu tidak dapat mendengar radio secara langsung, tetapi penerima radio akan mengubah terlebih dahulu energi gelombang menjadi energi bunyi.
Gelombang mikro
Gelombang mikro (mikrowaves) adalah gelombang radio dengan frekuensi paling tinggi yaitu diatas 3 GHz. Jika gelombang mikro diserap oleh sebuah benda, maka akan muncul efek pemanasan pada benda itu. Jika makanan menyerap radiasi gelombang mikro, maka makanan menjadi panas dalam selang waktu yang sangat singkat. Proses inilah yang dimanfaatkan dalam microwave oven untuk memasak makanan dengan cepat dan ekonomis.
Gelombang mikro juga dimanfaatkan pada pesawat RADAR (Radio Detection and Ranging) RADAR berarti mencari dan menentukan jejak sebuah benda dengan menggunakan gelombang mikro. Pesawat radar memanfaatkan sifat pemantulan gelombang mikro. Karena cepat rambat glombang elektromagnetik c = 3 X 108 m/s, maka dengan mengamati selang waktu antara pemancaran dengan penerimaan.
Sinar Inframerah
Sinar inframerah meliputi daerah frekuensi 1011Hz sampai 1014 Hz atau daerah panjang gelombang 10-4 cm sampai 10-1 cm. jika kamu memeriksa spektrum yang dihasilkan oleh sebuah lampu pijar dengan detektor yang dihubungkan pada miliampermeter, maka jarum ampermeter sedikit diatas ujung spektrum merah. Sinar yang tidak dilihat tetapi dapat dideteksi di atas spektrum merah itu disebut radiasi inframerah.
Sinar infamerah dihasilkan oleh elektron dalam molekul-molekul yang bergetar karena benda diipanaskan. Jadi setiap benda panas pasti memancarkan sinar inframerah. Jumlah sinar inframerah yang dipancarkan bergantung pada suhu dan warna benda.
Cahaya tampak
Cahaya tampak sebagai radiasi elektromagnetik yang paling dikenal oleh kita dapat didefinisikan sebagai bagian dari spektrum gelombang elektromagnetik yang dapat dideteksi oleh mata manusia. Panjang gelombang tampak nervariasi tergantung warnanya mulai dari panjang gelombang kira-kira 4 x 10-7 m untuk cahaya violet (ungu) sampai 7x 10-7 m untuk cahaya merah. Kegunaan cahaya salah satunya adlah penggunaan laser dalam serat optik pada bidang telekomunikasi dan kedokteran.
Sinar ultraviolet
Sinar ultraviolet mempunyai frekuensi dalam daerah 1015 Hz sampai 1016 Hz atau dalam daerah panjang gelombagn 10-8 m 10-7 m. gelombang ini dihasilkan oleh atom dan molekul dalam nyala listrik. Matahari adalah sumber utama yang memancarkan sinar ultraviolet dipermukaan bumi,lapisan ozon yang ada dalam lapisan atas atmosferlah yang berfungsi menyerap sinar ultraviolet dan meneruskan sinar ultraviolet yang tidak membahayakan kehidupan makluk hidup di bumi.
Sinar X
Sinar X mempunyai frekuensi antara 10 Hz sampai 10 Hz . panjang gelombangnya sangat pendek yaitu 10 cm sampai 10 cm. meskipun seperti itu tapi sinar X mempunyai daya tembus kuat, dapat menembus buku tebal, kayu tebal beberapa sentimeter dan pelat aluminium setebal 1 cm.
Sinar Gamma
Sinar gamma mempunyai frekuensi antara 10 Hz sampai 10 Hz atau panjang gelombang antara 10 cm sampai 10 cm. Daya tembus paling besar, yang menyebabkan efek yang serius jika diserap oleh jaringan tubuh.
Contoh penerapan gelombang elektromagnetik dalam kehidupan sehari-hari :
Radio
Radio energi adalah bentuk level energi elektromagnetik terendah, dengan kisaran panjang gelombang dari ribuan kilometer sampai kurang dari satu meter. Penggunaan paling banyak adalah komunikasi, untuk meneliti luar angkasa dan sistem radar. Radar berguna untuk mempelajari pola cuaca, badai, membuat peta 3D permukaan bumi, mengukur curah hujan, pergerakan es di daerah kutub dan memonitor lingkungan. Panjang gelombang radar berkisar antara 0.8 – 100 cm.
Microwave
Panjang gelombang radiasi microwave berkisar antara 0.3 – 300 cm. Penggunaannya terutama dalam bidang komunikasi dan pengiriman informasi melalui ruang terbuka, memasak, dan sistem PJ aktif. Pada sistem PJ aktif, pulsa microwave ditembakkan kepada sebuah target dan refleksinya diukur untuk mempelajari karakteristik target. Sebagai contoh aplikasi adalah Tropical Rainfall Measuring Mission’s (TRMM) Microwave Imager (TMI), yang mengukur radiasi microwave yang dipancarkan dari Spektrum elektromagnetik Energi elektromagnetik atmosfer bumi untuk mengukur penguapan, kandungan air di awan dan intensitas hujan.
Infrared
Kondisi-kondisi kesehatan dapat didiagnosis dengan menyelidiki pancaran inframerah dari tubuh. Foto inframerah khusus disebut termogram digunakan untuk mendeteksi masalah sirkulasi darah, radang sendi dan kanker. Radiasi inframerah dapat juga digunakan dalam alarm pencuri. Seorang pencuri tanpa sepengetahuannya akan menghalangi sinar dan menyembunyikan alarm. Remote control berkomunikasi dengan TV melalui radiasi sinar inframerah yang dihasilkan oleh LED ( Light Emiting Diode ) yang terdapat dalam unit, sehingga kita dapat menyalakan TV dari jarak jauh dengan menggunakan remote control.
d. Ultraviolet
Sinar UV diperlukan dalam asimilasi tumbuhan dan dapat membunuh kuman-kuman penyakit kulit.
e. Sinar X
Sinar X ini biasa digunakan dalam bidang kedokteran untuk memotret kedudukan tulang dalam badan terutama untuk menentukan tulang yang patah. Akan tetapi penggunaan sinar X harus hati-hati sebab jaringan sel-sel manusia dapat rusak akibat penggunaan sinar X yang terlalu lama.
Sumber :
http://bit.ly/owJuJm
http://bit.ly/relXgc
http://bit.ly/p8i2Df
Rabu, 27 Juli 2011
Web Desain : Sejarah Penemuan Website
Sejarah web dimulai dengan dibentuknya ARPA (Advanced Research Project Agency) yang dibuat oleh Amerika setelah Uni Soviet meluncurkan satelit pertamanya ke orbit bumi yang bernama”Sputnik 1” yang mencengangkan dunia pada tanggal 4 Oktober 1957. Sebenarnya pada saat itu Amerika juga telah memiliki program peluncuran satelit. Hanya saja belum sempat diluncurkan. ARPA dibentuk untuk meneliti dan mengembangkan ide teknologi lanjutan dan penciptaan internet.
Kemudian pada tahun 1958 dengan anggaran sebesar $500 jt, didirikanlah DARPA (Defense Advance Research Project Agency). Lembaga ini melakukan penelitian dan menemukan teknologi internet. Temuan yang dilakukan lembaga ini tidak hanya internet, tetapi juga microelectric berkecepatan tinggi, teknologi stealth, satelit, material baru dan pesawat tak berawak (drone). Pada tahun 2005 anggaran belanjanya mencapai $3.1 M. Tetapi ditinjau dari jumlah karyawannya, ini adalah organisasi kecil dengan bentuk non-hirarkhi. Jumlah karyawannya adalah 220 orang termasuk staff teknik sebanyak 120 orang. Tetapi lembaga ini bisa mengangkat karyawan baru dari kalangan akademik dan industri dengan cepat dan gaji yang luar biasa tingginya melebihi gaji lembaga pemerintah lainnya.
DARPA memiliki sistem kerja yang dapat diibaratkan programnya seperti main catur dalam bentuk multidimensional.Sebagai pemain catur, pemain harus tau tujuannya, tetapi ada berbagai cara untuk menggerakkan bidak catur untuik mencapai kemenangan. Misal manager program, pemain catur memulai dengan beberapa gerak bidak (kelompok peneliti independen) yang berada pada lokasi yang berbeda dan juga dengan kapabilitas yang berbeda (fundamental, aplied, eksperimen, dan teori). (keterangan, Sejarah Internet dimulai dengan ARPANET yaitu bentuk komunikasi antar peneliti DARPA yang berada pada lokasi berbeda Universitas, pusat penelitian yang tersebar di beberapa state) Seseorang menggunakan team ini untuk mencapai titik serang (pada suatu kasus menyelesaikan beberapa masalah utama dan yang lainnya menyerang/menangkalnya). Yang menarik pada kasus tersebut adalah tantangan karena sasaran secara kontinu bergerak/berubah.
DARPA merencanakan pembuatan sebuah jaringan komputer yang nantinya akan dinamakan ARPANET dan selesai pada tahun 1967,kemudian pada bulan Desember tahun 1969 sebuah jaringan dengan 4 buah komputer sudah bisa dioperasikan. Masalah utama dalam pembuatan jaringan ini adalah bagaimana caranya untuk menghubungkan jaringan fisik yang berbeda tanpa menghabiskan sumber daya untuk melakukan hubungan secara terus menerus. Akhirnya ditemukan sebuah teknik untuk memecahkan masalah ini. Teknik ini dikenal sebagai peralihan paket dan teknik ini meliputi perintah pembagian data menjadi bagian yang lebih kecil, yang dapat diproses lebih cepat tanpa menghalangi komunikasi bagian yang lain.
Pengembangan ini sukses pada tahun 1972, dan ARPANET di demonstrasikan di depan peserta The First International Cenference on Computer Communication dengan menghubungkan 60 node. Setelah itu dibuatlah aplikasi internet yang pertama, dikenal sebagai FTP, disusul oleh e-mail dan telnet. FTP, sampai saat ini tetap digunakan secara luas untuk melakukan transfer file dari satu komputer ke komputer yang lain. Biasanya seorang user masuk ke dalam server FTP untuk mendownload atau mengupload file. Walaupun FTP mampu melakukan pengiriman dan penerimaan file dari sebuah remote computer, namun FTP tidak dapat digunakan untuk melakukan browsing atau mencari file yang dibutuhkan. Oleh karena itu sebuah service yang disebut Archie dikembangkan untuk menyederhanakan keyword pencarian-pencarian file yang berada di dalam server FTP. Saat ini, FTP digunakan untuk mentransfer data yang besar (file-file besar atau file-file kecil dalam jumlah yang banyak) dari satu komputer ke komputer yang lain. Beragam program FTP client tersedia dan dapat digunakan dengan mudah. FTP masih menyisakan sebuah metode yang lebih cepat daripada HTTP (HyperText Transfer Protocol) dalam hal upload dan download file. Sementara itu ukuran ARPANET sendiri semakin lama semakin membesar , NCP yang merupakan protocol komunikasi data yang digunakan saat itu tidak sanggup menampung node yang besar ini. DARPA kemudian mendanai pembuatan protocol komunikasi yang dinamakan TCP/IP. Departemen pertahanan Amerika Serikat menyatakan TCP/IP sebagai standart untuk jaringan pada tahun 1982. Protocol ini kemudian diadopsi oleh ARPANET pada tahun 1983.
Pada tahun 1984 diperkenalkan Domain Name System (DNS) yang mengganti fungsi tabel nama host. System inilah yang kita gunakan untuk menulis nama host.
Lembaga pengetahuan nasional (NSF : National Science Foundation) mendanai pembuatan jaringan TCP/IP yang dinamai USFNET pada tahun 1986. Jaringan ini digunakan untuk menghubungkan 5 pusat supercomputer dan memungkinkan terhubungnya universitas – universitas di Amerika Serikat.
Lembaga pengetahuan nasional (NSF : National Science Foundation) mendanai pembuatan jaringan TCP/IP yang dinamai USFNET pada tahun 1986. Jaringan ini digunakan untuk menghubungkan 5 pusat supercomputer dan memungkinkan terhubungnya universitas – universitas di Amerika Serikat.
Pada tahun 1987 berdiri UUNET yang saat ini merupakan salah satu provider utama internet, dan di tahun yang sama jumlah host melewati angka 10.000, disamping itu juga terdapat beberapa Negara di eropa yang masuk ke jaringan USFNET.
Di Centre Européenne Recherche Nucleaire (CERN) atau dalam bahasa Inggris disebut European Laboratory for Particle Physics yang terletak di kota Geneva dekat perbatasan Prancis dan Swiss adalah suatu organisasi yang didirikan oleh 18 negara di Eropa. Di bulan maret 1989, Tim Berners dan peneliti lainnya dari CERN mengusulkan suatu protocol system distribusi informasi di internet yang memungkinkan para anggotanya yang tersebar diseluruh dunia saling berbagi informasi, dan bahkan untuk menampilkan informasi itu dalam bentuk grafik. Web browser pertama dibuat dengan berbasiskan teks. Untuk menyatakan suatu link, dibuat sebarisan nomor yang mirip dengan suatu menu. Pemakai mengetikkan suatu nomor untuk melakukan navigasi di dalam Web. . Namun waktu itu hanya bisa pada Sistem Operasi UNIX, dan Windows belum bisa menggunakannya.
Kemudian di Universitas Minnesota dikembangkan sebuah sistem penerimaan dan penelusuran informasi berbasis menu-style. Gopher diberi nama demikian setelah seorang maskot universitas mendapatkan ide Gopher yang berarti "go-for" information. Gopher adalah sistem pengambilan informasi yang digunakan pada awal tahun 1990 untuk mengirim menu link ke file-file, sumber daya komputer dan menu lainnya. Menu-menu ini dapat melewati batasan-batasan komputer dan memanfaatkan internet untuk pengumpulan menu dari sistem-sistem lainnya. Sehingga sangat populer dikalangan universitas yang ingin menyediakan informasi dikampus dan perusahaan yang ingin menyentralisasikan penanganan dan penyimpanan dokumen. Pada saat jumlah content meningkat, dibutuhkanlah sebuah kemampuan navigasi yang berupa sistem menu. Fasilitas pencarian (searching) untuk Gopher adalah Veronica yang dikembangkan sama seperti Archie pada FTP. Jughead, merupakan sebuah service pencarian lokal untuk Gopher, dikembangkan untuk memfasilitasi pencarian pada jaringan-jaringan lokal. Sayangnya pada bulan Januari 1993, mereka mengumumkan bahwa akan ada biaya lisensi untuk pemakaian referensi terapan dari server Gopher. Akibatnya, banyak perusahaan yang mulai mencari alternatif lain.
Dewan Penelitian Nuklir Eropa (CERN) yang di Switzerland memiliki alternatif serupa. Pada saat itu, Tim Berners-Lee sedang mengerjakan suatu sistem penanganan informasi dimana teks bisa berisi link dan referensi ke karya lain yang memungkinkan pembaca bergerak dari satu dokumen ke dokumen lainnya dengan cepat. Dia juga menciptakan sebuah server untuk mempublikasikan dokumen jenis ini (yang dinamakan hypertext) dan juga program pembaca dokumen yang dinamakan “WorldWideWeb”. Program ini pertama kali dirilis pada tahun 1991, tetapi ada dua kejadian yang menyebabkan ledakan popularitas dan akhirnya menggantikan Gopher.
Pada tanggal 13 April 1993, CERN mempublikasikan kode program WorldWideWeb ke domain publik dan siapa saja pun boleh memakai ataupun mengembangkannya lebih lanjut tanpa biaya.
Dan pada tahun yang sama, Pusat Aplikasi Superkomputer Nasional (NCSA : National Center for Supercomputing Applications) mengeluarkan sebuah program yang merupakan gabungan browser web dan klien Gopher yang dinamakan Mosaic. Pada bulan Mei 1993, Marc Andreesen dan beberapa murid dari NCSA membuat Web browser untuk sistem X-Windows yang berbasiskan grafik dan yang mudah untuk digunakan. Dalam beberapa bulan, Mosaic menarik perhatian baik dari pemakai lama maupun pemakai baru di Internet. Kemudian NCSA mengembangkan versi-versi Mosaic yang awalnya hanya tersedia di sistem Unix dan berbentuk kode program tetapi pada bulan Desember 1993, Mosaic menyediakan versi baru dengan program installasinya untuk Apple Macintosh dan Microsoft Windows. Mosaic menjadi semakin popular dan begitu juga dengan web.
Tim Berners-Lee membentuk World Wide Web Consortium (W3C) di Institut Teknologi Massachusetts yang bertugas untuk membangun standar bagi teknologi Web pada tahun 1994, dengan dukungan dari CERN, DARPA (yang merupakan pergantian nama dari ARPA) dan Komisi Eropa. Visi W3C adalah untuk penstandarisasian protokol dan teknologi yang digunakan untuk membuat web agar bisa tersedia oleh khalayak ramai sebanyak mungkin. Di tahun yang sama Marc Andreesen keluar dari NCSA, kemudian bersama Jim Clark, salah satu pendiri dari Silicon Graphics, membuat Netscape versi pertama. Kehadiran Netscape ini menggantikan kepopuleran Mosaic sebagai Web browser dan bahkan sampai saat ini Netscape merupakan browser yang banyak digunakan setelah Internet Explorer dari Microsoft.
Dan pada tahun yang sama, Pusat Aplikasi Superkomputer Nasional (NCSA : National Center for Supercomputing Applications) mengeluarkan sebuah program yang merupakan gabungan browser web dan klien Gopher yang dinamakan Mosaic. Pada bulan Mei 1993, Marc Andreesen dan beberapa murid dari NCSA membuat Web browser untuk sistem X-Windows yang berbasiskan grafik dan yang mudah untuk digunakan. Dalam beberapa bulan, Mosaic menarik perhatian baik dari pemakai lama maupun pemakai baru di Internet. Kemudian NCSA mengembangkan versi-versi Mosaic yang awalnya hanya tersedia di sistem Unix dan berbentuk kode program tetapi pada bulan Desember 1993, Mosaic menyediakan versi baru dengan program installasinya untuk Apple Macintosh dan Microsoft Windows. Mosaic menjadi semakin popular dan begitu juga dengan web.
Tim Berners-Lee membentuk World Wide Web Consortium (W3C) di Institut Teknologi Massachusetts yang bertugas untuk membangun standar bagi teknologi Web pada tahun 1994, dengan dukungan dari CERN, DARPA (yang merupakan pergantian nama dari ARPA) dan Komisi Eropa. Visi W3C adalah untuk penstandarisasian protokol dan teknologi yang digunakan untuk membuat web agar bisa tersedia oleh khalayak ramai sebanyak mungkin. Di tahun yang sama Marc Andreesen keluar dari NCSA, kemudian bersama Jim Clark, salah satu pendiri dari Silicon Graphics, membuat Netscape versi pertama. Kehadiran Netscape ini menggantikan kepopuleran Mosaic sebagai Web browser dan bahkan sampai saat ini Netscape merupakan browser yang banyak digunakan setelah Internet Explorer dari Microsoft.
Beberapa tahun kemudian, W3C mempublikasikan beberapa spesifikasi (yang dipanggil “rekomendasi”), termasuk HTML 4.0, format gambar PNG dan Cascading Style Sheet versi 1 dan 2.
Tetapi W3C tidak memaksakan rekomendasi mereka. Pembuat browser hanya perlu mematuhi rekomendasi W3C jika mereka ingin melabel produk mereka dengan status “cocok W3C”. Dalam praktek, hal ini tidak menjadi poin yang penting karena hampir semua pengguna web tidak kenal dan tidak mengindahkan siapa W3C itu.
Tetapi W3C tidak memaksakan rekomendasi mereka. Pembuat browser hanya perlu mematuhi rekomendasi W3C jika mereka ingin melabel produk mereka dengan status “cocok W3C”. Dalam praktek, hal ini tidak menjadi poin yang penting karena hampir semua pengguna web tidak kenal dan tidak mengindahkan siapa W3C itu.
Sumber : http://bit.ly/nNbU7Y
Langganan:
Postingan (Atom)
