Register geser adalah suatu rangkaian logika sekuensial,untuk menyimpan data digital. Dilakukan melalui penyetelan keadaan kumpulan FF dalam register secara serentak sebagai satu kesatuan.
Alat dan bahan
a.Trainer digital
b.Circuit maker
c.D FF (7474)
d.Kabel jumper
Langkah kerja
a.Siapkan alat dan bahan yang akan digunakan.

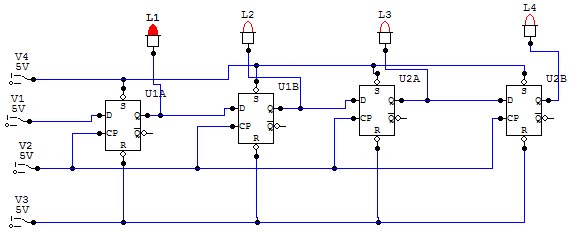

b.Pada buku tulis dan circuit maker kita buat rangkaian seperti dibawah ini :
c.Kemudian,kita coba atur switch dan hasilnya kita masukkan pada tabel kebenaran.
Hasil kerja
a.Gambar kerja
1.Clock = 0,Data = 0,L1 = 0,L2 = 0,L3 = 0,L4 = 0
2. Clock = 1,Data = 1,L1 = 1,L2 = 0,L3 = 0,L4 = 0
3. Clock = 2,Data = 0,L1 = 1,L2 = 0,L3 = 0,L4 = 0
4. Clock = 3,Data = 1,L1 = 1,L2 = 1,L3 = 0,L4 = 0
5. Clock = 4,Data = 0,L1 = 1,L2 = 1,L3 = 0,L4 = 0
6. Clock = 5,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 0
7. Clock = 6,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 0
8. Clock = 7,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 1
9. Clock = 8,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 1
b.Tabel Kebenaran
Inspiring your life with innovation
Featured Video
Rabu, 01 Juni 2011
Register SIPO JK FF
Register geser adalah suatu rangkaian logika sekuensial,untuk menyimpan data digital. Dilakukan melalui penyetelan keadaan kumpulan FF dalam register secara serentak sebagai satu kesatuan.
Alat dan bahan
a.Trainer digital
b.Circuit maker
c.JK FF (7476),7404
d.Kabel jumper
Langkah kerja
a.Siapkan alat dan bahan yang akan digunakan.

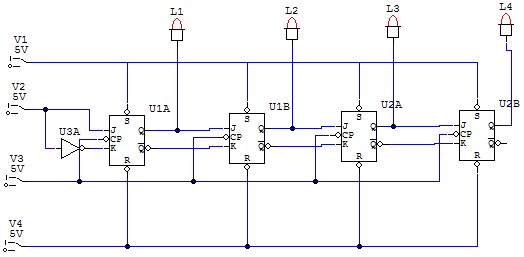

b.Pada buku tulis dan circuit maker kita buat rangkaian seperti dibawah ini :
c.Kemudian,kita coba atur switch dan hasilnya kita masukkan pada tabel kebenaran.
Hasil kerja
a.Gambar kerja
1.Clock = 0,Data = 0,L1 = 0,L2 = 0,L3 = 0,L4 = 0
2. Clock = 1,Data = 1,L1 = 0,L2 = 0,L3 = 0,L4 = 0
3. Clock = 2,Data = 0,L1 = 1,L2 = 0,L3 = 0,L4 = 0
4. Clock = 3,Data = 1,L1 = 1,L2 = 0,L3 = 0,L4 = 0
5. Clock = 4,Data = 0,L1 = 1,L2 = 1,L3 = 0,L4 = 0
6. Clock = 5,Data = 1,L1 = 1,L2 = 1,L3 = 0,L4 = 0
7. Clock = 6,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 0
8. Clock = 7,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 1
9. Clock = 8,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 1
10. Clock = 9,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 1
b.Tabel Kebenaran
Alat dan bahan
a.Trainer digital
b.Circuit maker
c.JK FF (7476),7404
d.Kabel jumper
Langkah kerja
a.Siapkan alat dan bahan yang akan digunakan.

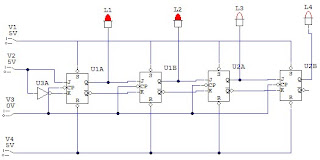

b.Pada buku tulis dan circuit maker kita buat rangkaian seperti dibawah ini :
c.Kemudian,kita coba atur switch dan hasilnya kita masukkan pada tabel kebenaran.
Hasil kerja
a.Gambar kerja
1.Clock = 0,Data = 0,L1 = 0,L2 = 0,L3 = 0,L4 = 0
2. Clock = 1,Data = 1,L1 = 0,L2 = 0,L3 = 0,L4 = 0
3. Clock = 2,Data = 0,L1 = 1,L2 = 0,L3 = 0,L4 = 0
4. Clock = 3,Data = 1,L1 = 1,L2 = 0,L3 = 0,L4 = 0
5. Clock = 4,Data = 0,L1 = 1,L2 = 1,L3 = 0,L4 = 0
6. Clock = 5,Data = 1,L1 = 1,L2 = 1,L3 = 0,L4 = 0
7. Clock = 6,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 0
8. Clock = 7,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 1
9. Clock = 8,Data = 0,L1 = 1,L2 = 1,L3 = 1,L4 = 1
10. Clock = 9,Data = 1,L1 = 1,L2 = 1,L3 = 1,L4 = 1
b.Tabel Kebenaran
