Rangkaian Half Subtractor adalah rangkaian pengurangan yang hanya dapat mengurangkan 2 bilangan saja.
Alat dan bahan
a.Trainer digital
b.IC 7486,7408,dan 7404
c.Software Circuit maker
d.Kabel jumper
Langkah kerja
a.Buatlah rangkaian half subtractor pada buku tulis dan circuit maker sesuai ketentuan yang terdiri dari Remain (R) dan Borrow (B).
b.Jika rangkaian telah selesai dibuat benar dan sesuai,kita beralih ke praktek Half Subtractor.

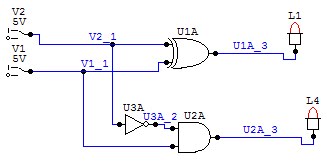

c.Rangkai IC sesuai gambar di bawah :
d.Jika telah selesai merangkai,lakukan ujicoba hasil rangkaian tersebut dan buat tabel kebenarannya.
Langkah kerja
a.Buatlah rangkaian half subtractor pada buku tulis dan circuit maker sesuai ketentuan yang terdiri dari Remain (R) dan Borrow (B).
b.Jika rangkaian telah selesai dibuat benar dan sesuai,kita beralih ke praktek Half Subtractor.
c.Rangkai IC sesuai gambar di bawah :
d.Jika telah selesai merangkai,lakukan ujicoba hasil rangkaian tersebut dan buat tabel kebenarannya.
Hasil kerja
a.Gambar kerja
1.Sa = 0, Sb = 0 dan hasil L1 = 0 ,L2 = 0
2.Sa = 0 , Sb = 1 dan hasil L1 = 1 , L2 = 1
3. Sa = 1 , Sb = 0 dan hasil L1 = 1 , L2 = 0
4. Sa = 1 , Sb = 1 dan hasil L1 = 0 , L2 = 0
b.tabel kebenaran
