SR Flip-Flop

Flip-flop adalah gerbang logika yang mempunyai dua kemungkinan kedudukan yaitu bi stabil memory.Rangkaian tersebut disusun sedemikian rupa sehingga ada suatu taraf Enable pada S (C adalah kedudukan lawannya),maka akan menghasilkan output Q = 1 dan kalau ada taraf Enable pada C (dengan S pada kedudukan lawannya,maka akan menghasilkan Q = 0 dan Not Q = 1.

Alat dan bahan
a.IC 7400,7402
b.Trainer digital
c.Kabel jumper
d.Circuit maker

Langkah kerja
a.Siapkan alat dan bahan yang akan digunakan.
b.Pada buku tulis dan circuit maker kita buat rangkaian seperti dibawah ini :

c.Kemudian,kita coba atur switch dan hasilnya kita masukkan pada tabel kebenaran.

Hasil kerja

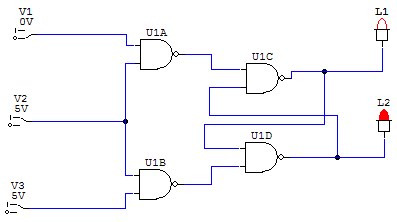

a.Gambar kerja
1.C = 1 , Sa = 1 , Sb = 0 dan hasil L1 = 1 , L2 = 0

2.C = 1 , Sa = 1 , Sb = 1 dan hasil L1 = 1 , L2 = 1

3. C = 1 , Sa = 0 , Sb = 1 dan hasil L1 = 0 , L2 = 1

4. C = 1 , Sa = 0 , Sb = 0 dan hasil L1 = 0 , L2 = 1

5. C = 1 , Sa = 1 , Sb = 0 dan hasil L1 = 1 , L2 = 0

6. C = 1 , Sa = 0 , Sb = 1 dan hasil L1 = 0 , L2 = 1

7. C = 1 , Sa = 0 , Sb = 0 dan hasil L1 = 0 , L2 = 1

8. C = 1 , Sa = 1 , Sb = 0 dan hasil L1 = 1 , L2 = 0

9. C = 1 , Sa = 1 , Sb = 1 dan hasil L1 = 1 , L2 = 1

10. C = 1 , Sa = 0 , Sb = 1 dan hasil L1 = 0 , L2 = 1

b.Tabel kebenaran

c.Timing diagram
