JK Flip-Flop

Flip-flop adalah gerbang logika yang mempunyai dua kemungkinan kedudukan yaitu bi stabil memory.JK FF sama dengan SR FF dengan satu pengecualian,bila dua buah input tinggi terjadi pada saat yang berlawanan akan melakuakn Toggle.

Alat dan bahan
a.IC 7476
b.Trainer digital
c.Kabel jumper
d.Circuit maker

Langkah kerja
a.Siapkan alat dan bahan yang akan digunakan.

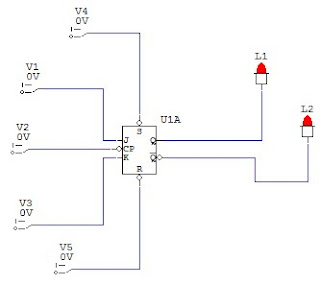

b.Pada buku tulis dan circuit maker kita buat rangkaian seperti dibawah ini :

c.Kemudian,kita coba atur switch dan hasilnya kita masukkan pada tabel kebenaran.

Hasil kerja
a.Gambar kerja
1.Sa = 0, Sb = 0 , Sc = 0 dan hasil L1 = 1 , L2 = 0 (Not Change)

2. Sa = 0, Sb = 0 , Sc = 1 dan hasil L1 = 0 , L2 = 1

3. Sa = 0, Sb = 0 , Sc = 0 dan hasil L1 = 0 , L2 = 1 (Not Change)

4. Sa = 0, Sb = 1 , Sc = 0 dan hasil L1 = 0 , L2 = 1 (Not Change)

5. Sa = 0, Sb = 1 , Sc = 1 dan hasil L1 = 0 , L2 = 1

6. Sa = 0, Sb = 1 , Sc = 0 dan hasil L1 = 0 , L2 = 1 (Not Change)

7. Sa = 1, Sb = 0 , Sc = 0 dan hasil L1 = 1 , L2 = 0

8. Sa = 1, Sb = 0 , Sc = 1 dan hasil L1 = , L2 = (Not Defined)

9. Sa = 1, Sb = 0 , Sc = 1 dan hasil L1 = , L2 = (Not Defined)

b.Tabel kebenaran

c.Timing diagram
